Soomustatud toitekaabel

Mehaanilised kahjustused on üks peamisi toitekaabli rikete põhjusi tööstuskeskkonnas. Maa all paigaldus, ehitusmasinad, raskeveokite liiklus ja näriliste rünnakud võivad tavalisi kergesti kahjustada kaablid, mis põhjustab kulukaid seisakuid.

Soomustatud toitekaabel lisab isolatsiooni ja väliskesta vahele tsingitud teraslindist soomuse, et pakkuda täiendavat kaitse väliste mehaaniliste jõudude eest, säilitades samal ajal stabiilse elektrilise jõudluse.

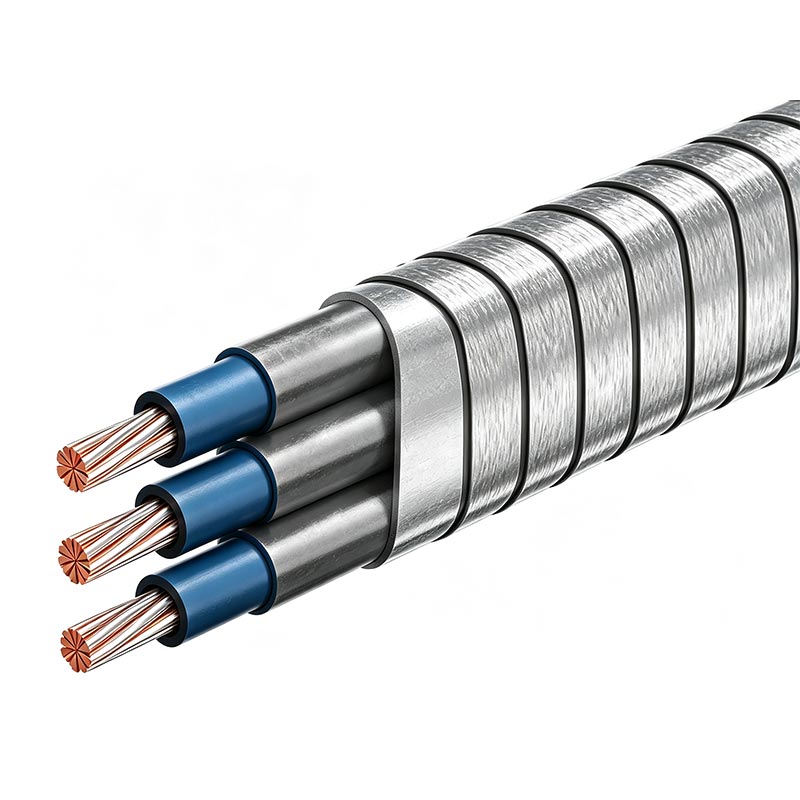

Kaabli struktuur

Soomustatud toitekaablid koosnevad mitmest kaitsekihist, mis on loodud elektriohutuse ja mehaanilise ohutuse tagamiseks vastupidavus.

1. Vasest või alumiiniumist juht

Juhil on hea juhtivus ja madal takistus, mis tagab stabiilse vooluülekande.
Valikulised juhid: vaskjuht, alumiiniumjuht

2. Isolatsioonikiht

Isolatsioonikiht kaitseb juhti lekkevoolu eest ja tagab ohutu töötamise erinevate all temperatuuri tingimused.
Levinud materjalid: ristseotud polüetüleenist (XLPE) isolatsioonikiht, polüvinüülkloriidist (PVC) isolatsioonikiht

3. Sisemine kaitsekiht

Sisevooder toetab isolatsioonikihi ja soomuskihi vahel, parandades konstruktsiooni stabiilsust.

4. Terasest soomuskiht

Tsingitud terasest soomus on oluline kaitsekomponent.
See talub: mehaanilist lööki, survet, välist survet, näriliste kahjustusi, paigalduspingeid.
Valikulised soomustüübid: teraslintsoomus, terastraadist soomus

5. Väliskest

Väliskest kaitseb kaablit niiskuse, korrosiooni, UV-kiirguse ja keskkonna vananemise eest.
Valikulised ümbrise materjalid: PVC, PE, LSZH

Tehnilised andmed

Peamised jõudlusnäitajad

1. Täiustatud mehaaniline kaitse: integreeritud terasest soomus suurendab vastupidavust välistele mehaanilistele jõududele, transpordi, paigaldamise ja kasutamise ajal kahjustamise ohu vähendamine.

2. Sobib otseseks matmiseks: soomustatud konstruktsioon muudab selle sobivaks maa-aluseks paigaldamiseks, võimaldab usaldusväärset kasutamist isegi siis, kui seisate silmitsi selliste ohtudega nagu pinnase surve, ehitusmõjud ja keskkond kokkupuudet.

3. Stabiilne elektriline jõudlus: kvaliteetsed juhid ja isolatsioonimaterjalid tagavad stabiilse jõuülekande ja isolatsiooniomadused pikaajalise töö ajal.

4. Vähendatud hoolduskulud: soomustatud kaablid takistavad tõhusalt tavalisi füüsilisi kahjustusi, vähendades seeläbi kaablit asendussagedus ja ootamatud seisakud.

Soomustatud toitekaabli valimise juhend

Õige soomustatud kaabli valimine sõltub paigaldustingimustest, pingenõuetest ja keskkonnateguritest.

1. Maa-aluse kaabli paigaldamine

Soovitatav: teraslindiga soomustatud kaabel
Kasutusalad: Kaablikraavid, maa-alune elektrijaotus, maetud tööstuskaabeldus

2. Suure mehaanilise koormuse talumine

Soovitatav: terastraadist soomustatud kaabel
Kasutusalad: kaevandusseadmed, tööstusmasinad, suure tõmbetugevusega alad

3. Tuleohutusrakendused

Soovitatav: Vähesuitsuvaba halogeenivaba mantliga soomustatud kaabel
Eelised: Madal suitsuheitmed, vähenenud mürgiste gaaside eraldumine, sobib suletud ruumides

4. Kõrge temperatuuriga keskkondade jaoks

Soovitatav: ristseotud polüetüleenist isolatsiooniga soomuskaabel
Kasutusalad: tööstusettevõtted, energiarajatised, välistingimustes kasutatavad kõrge temperatuuriga rakendused

Kasutusalad

1. Naftaväljade elektrisüsteemid

Toiteseadmed: Naftaväljade seadmed, pumpamissüsteemid, väli elektripaigaldised

2. Mäetööstus

Kohaldatav: kaevandusmasinad, purustusseadmed, maa-alused elektrisüsteemid

3. Infrastruktuuriprojektid

Kasutusalad: teed, sillad, linnaehitus, maa-alused elektrivõrgud

4. Tööstusrajatised

Kasutusalad: Tehase elektrijaotus, rasketehnika ühendused, väliselektrisüsteemid

Tehase testimine ja kvaliteedikontroll

Iga tootepartii läbib enne saatmist põhjaliku kontrolli, et tagada elektriohutus ja mehaaniline ohutus usaldusväärsus.

Testimisüksused hõlmavad järgmist:
1. Elektriline testimine: juhtide takistuse testimine, isolatsioonitakistuse testimine, kõrgepinge vastupidavuse testimine
2. Mehaaniline katsetamine: soomuse konstruktsiooni kontroll, survekatse, löögikindluse testimine, tõmbetugevuse kontrollimine
3. Materjali kontroll: isolatsioonikihi paksuse kontroll, ümbrise kvaliteedi kontroll, välimuse kontroll
Meie kvaliteedikontrolli protsess tagab, et iga soomustatud toitekaabel vastab enne tarnimist projekti nõuetele.

KKK

1. Milleks soomustatud toitekaablit kasutatakse?

Soomustatud toitekaablit kasutatakse peamiselt maa-alustes, välistingimustes ja tööstuslikes rakendustes, kus kaablid nõuavad täiendav mehaaniline kaitse löökide, muljumise ja keskkonnakahjustuste eest.

2. Mis vahe on soomustatud ja tavalisel toitekaablil?

Tavalised toitekaablid tagavad peamiselt elektriisolatsiooni, soomustatud kaablid aga lisavad metallist kaitsekihi parandada mehaanilist tugevust ja vastupidavust.

3. Kas soomustatud kaableid saab otse maa alla matta?

Jah. Soomustatud kaableid kasutatakse tavaliselt otseseks matmiseks, kuna soomuskiht annab lisa kaitse mulla surve ja välismõjude eest.

4. Teraslintsoomus või terastraadist soomus, mis on parem?

Teraslintsoomust kasutatakse tavaliselt maetud rakendustes, mis nõuavad mehaanilist kaitset. Terastraadist soomus on eelistatud rakendustes, mis hõlmavad suuremat mehaanilist pinget ja tõmbejõudu.

5. Millised juhimaterjalid on saadaval?

Pakume nii vaskjuhtmeid kui ka alumiiniumjuhtmeid vastavalt projekti nõuetele ja maksumusele kaalutlused.

6. Kas saate valmistada kohandatud soomustatud kaableid?

Jah. Pakume kohandamist juhtme suuruse, pinge nimiväärtuse, isolatsioonimaterjali, soomuse tüübi, ümbrise materjali jaoks ja kaabli pikkus.

7. Millistele standarditele võivad teie soomustatud kaablid vastata?

Tooteid saab valmistada vastavalt IEC standarditele ja kliendispetsiifilistele tehnilistele nõuetele.

8. Millistes tööstusharudes kasutatakse soomustatud toitekaableid?

Neid kasutatakse laialdaselt naftas ja gaasis, kaevandamises, kommunaalteenustes, tööstusettevõtetes, taastuvenergias ja infrastruktuuris projektid.

9. Kas toetate OEM-i ja hulgitellimusi?

Jah. Pakume OEM-teenust ja hulgitootmise tuge turustajatele ja inseneriprojektidele kogu maailmas.

10. Kuidas tagate kaabli kvaliteedi?

Iga partii testitakse elektrilise jõudluse kontrolli, mehaanilise kontrolli ja materjali kontrollimise kaudu saadetis.

Miks valida meid

1. Inseneripõhised kaablilahendused

Pakume rohkem kui lihtsalt standardkaableid. Meie tehniline meeskond aitab kliente sobiva dirigendi valimisel suurused, isolatsioonimaterjalid ja soomuskonstruktsioonid, mis põhinevad tegelikul paigalduskeskkonnal.

2. Stabiilne tootmisvõimsus

Professionaalsed tootmisseadmed ja ranged tootmisprotsessid tagavad ühtlase kaablikvaliteedi suuremahuliste jaoks projektid.

3. Paindlikud kohandamisteenused

Alates kaablikonstruktsioonide kujundamisest kuni OEM-i märgistamise ja pakkimiseni toetame kohandatud vajadusi erinevatel turgudel ja rakendusi.

4. Kvaliteedile keskendunud tootmisprotsess

Iga kaabel läbib enne tarnimist elektrilise ja mehaanilise testimise, et vähendada paigaldusriske ja parandada projekti usaldusväärsus.

5. Laialdane ülemaailmne projektikogemus

Meie soomustatud toitekaablilahendusi kasutatakse laialdaselt tööstusrajatistes, infrastruktuuriprojektides, naftaväljadel ja mäetööstused, kus on vaja usaldusväärset jõuülekannet.
