TheJINAOTE ATQJ seeria süvakaevuga sukelpump on konstrueeritud pidevaks põhjavee pumpamiseks, sobib suurepäraselt põllumajanduslikuks niisutamiseks, süvakaevude veevõtuks, reservuaari veevõtuks ja tsentraliseeritud veevarustussüsteemideks. See on ehitatud mitmeastmeliste tsentrifugaaltiivikute, korrosioonikindlate komponentide ja suure tõhususega energiasäästlike sukelmootoritega, mis tagab püsiva tööstabiilsuse, minimaalse hooldustöökoormuse ja pikema tööea.
1. Integreeritud mootori- ja pumbastruktuur, kõrge ohutuse ja töökindlusega sukeldatav veealune töö.
2. Puuduvad erinõuded kaevu korpusele; tõusev toru peab taluma ainult vastavat töörõhku.
3. Lihtne paigaldamine, kasutamine ja hooldus, väikese põrandapinna hõivatus; pumbamaja ehitamist pole vaja.
4. Kompaktne struktuur ja madal toorainekulu.
| Üksus | Spetsifikatsioon |
| Pumba tüüp | Vertikaalne süvakaevu sukelpump |
| Struktuur | Mitmeastmeline tsentrifugaalpump |
| Mootori tüüp | Kolmefaasiline asünkroonne sukelmootor |
| Nimipinge | 380V / 660V |
| Sagedus | 50 Hz |
| Voolu vahemik | Kohandatud |
| Peavahemik | Kuni 900 m |
| Installi tüüp | Vertikaalne paigaldus |
| Jahutusmeetod | Veega täidetud mootori jahutus |
| Keskmine temperatuur | ≤90 ℃ |
| PH vahemik | 6,5–8,5 |
| Tahkete osakeste sisaldus | ≤0,01% |

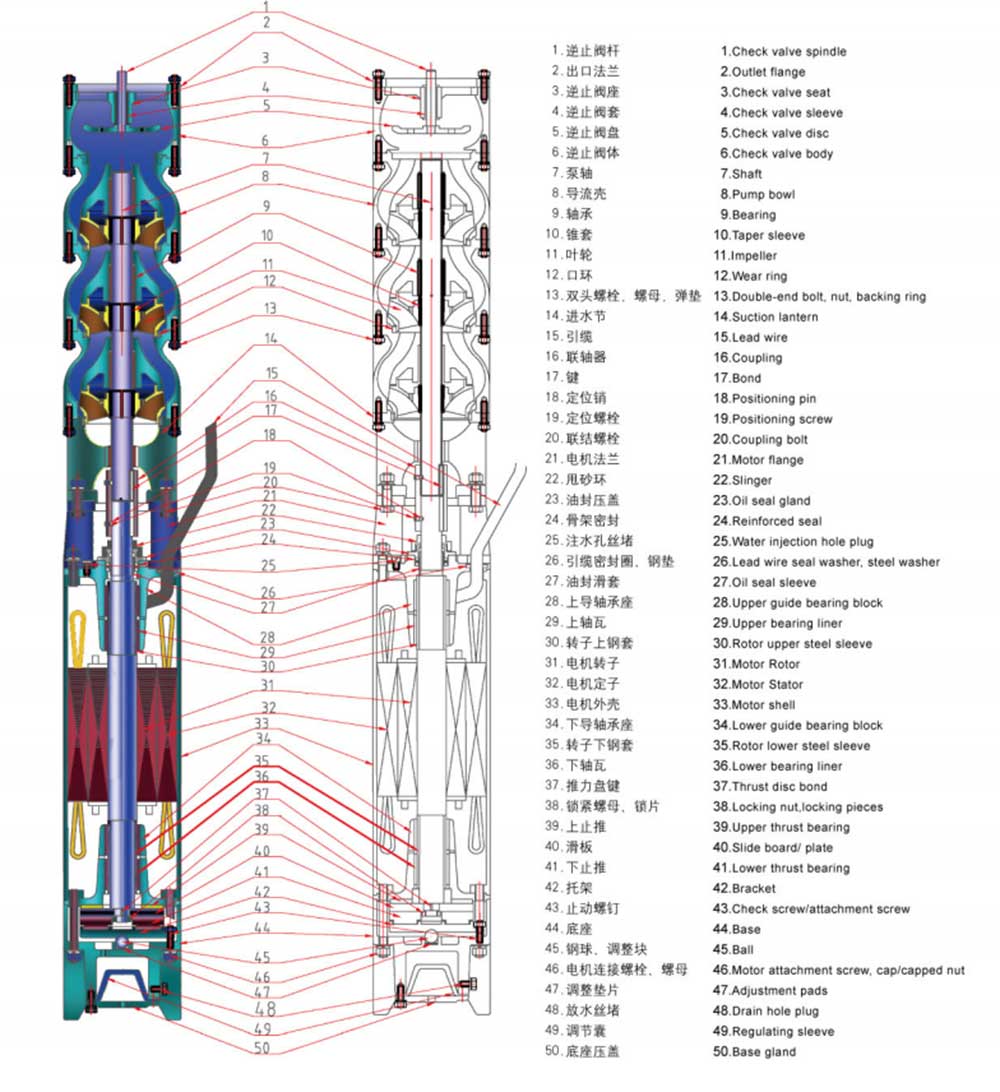

1. Deepwelli sukelpump koosneb sukeldatavast 3-faasilisest asünkroonsest mootorist ja pumba korpusest. Mootor on otse ühendatud ülemise pumbaseadmega. Mootori ülemisele võllile paigaldatud usaldusväärne võllitihend hoiab ära ristlekke mootori sisemise jahutusvee ja pumbatava keskkonna vahel, tagades pikaajalise stabiilse töö.
2. Pump on ühe imemisega mitmeastmeline vertikaalne tsentrifugaaltüüp; sobitatud mootor on veega täidetud märg-tüüpi vertikaalne sukeldatav asünkroonmootor, mis on ühendatud tünnitüüpi haakeseadise kaudu.
3.Mootori mähis kasutab nailonümbrisega PE veekindlat magnettraati; mootori õõnsus on täidetud puhta värske veega.
4. Mootori jaoks kasutatakse veega määritud juhtlaagreid. Mootori põhjas olev tõukelaager kannab pumba kahesuunalist aksiaalset tõukejõudu. Kõrge peaga versioon on varustatud niklisisaldusega vasest lehvikukujuliste tõukepatjadega, mis on sobitatud imporditud Phylose liugplaatidega aksiaalse koormuse kandmiseks.
5. Kõrge tõstevõimega mudelitel, maksimaalne tõstekõrgus kuni 900 m, on pumba ja mootori vahele paigaldatud lisaaksiaaljõudu kandev komponent.
1. Enne käivitamist täitke mootori õõnsus puhta värske veega; tühjendage kogu sisevesi talvel ladustamiseks, et vältida külma pragunemist.
2. Kontrollige regulaarselt seadme isolatsioonitakistust, väärtus ei tohi olla väiksem kui 0,5 MΩ.
3.Standardgarantii periood: 1 aasta normaalsel kasutamisel.
Kliendid peavad selle valikujuhendi hoolikalt läbi lugema, et valida õige pumba mudel. Vale valik lühendab pumba kasutusiga ja suurendab energiatarbimist.
Valige sobiv pumbamudel kaevu siseläbimõõdu, vee temperatuuri, PH väärtuse, vooluhulga, dünaamilise veetaseme ja muude parameetrite alusel.
Mudeli koodi selgitus:200 Q J(R/H)80--144
200:Kaevu minimaalne lubatud siseläbimõõt (ühik: mm). Muud saadaolevad spetsifikatsioonid hõlmavad 100, 150, 250, 300 jne.
K:Sukelpump, hiina "Qianshui" algustäht.
J:Hästi kasutatav pump, hiina "Jingyong" algustäht.
R / H:Klassifikatsioon vee temperatuuri alusel
QJ tüüp:kohaldatav veetemperatuur 20℃ ±5 ℃
QJR tüüp:kohaldatav veetemperatuur 25 ℃ kuni 90 ℃
80:Nimivoolukiirus (ühik: m³/h). Pumba tunni väljundvool peab olema väiksem kui kaevu vee sissevool.
144:Nimipea (ühik: m). See viitab vertikaalsele kaugusele dünaamilise veetaseme ja vee väljalaskeava vahel.
PH parameetri täiendav kirjeldus:
Kohaldatav vee PH vahemik:1-14. QH-seeria pumbal on korrosioonivastane jõudlus.
Vee sissevoolu kogus (ühik: m³/h):Kaevust välja voolava põhjavee kogumaht tunnis. Need andmed esitab üldjuhul puurimistöövõtja.

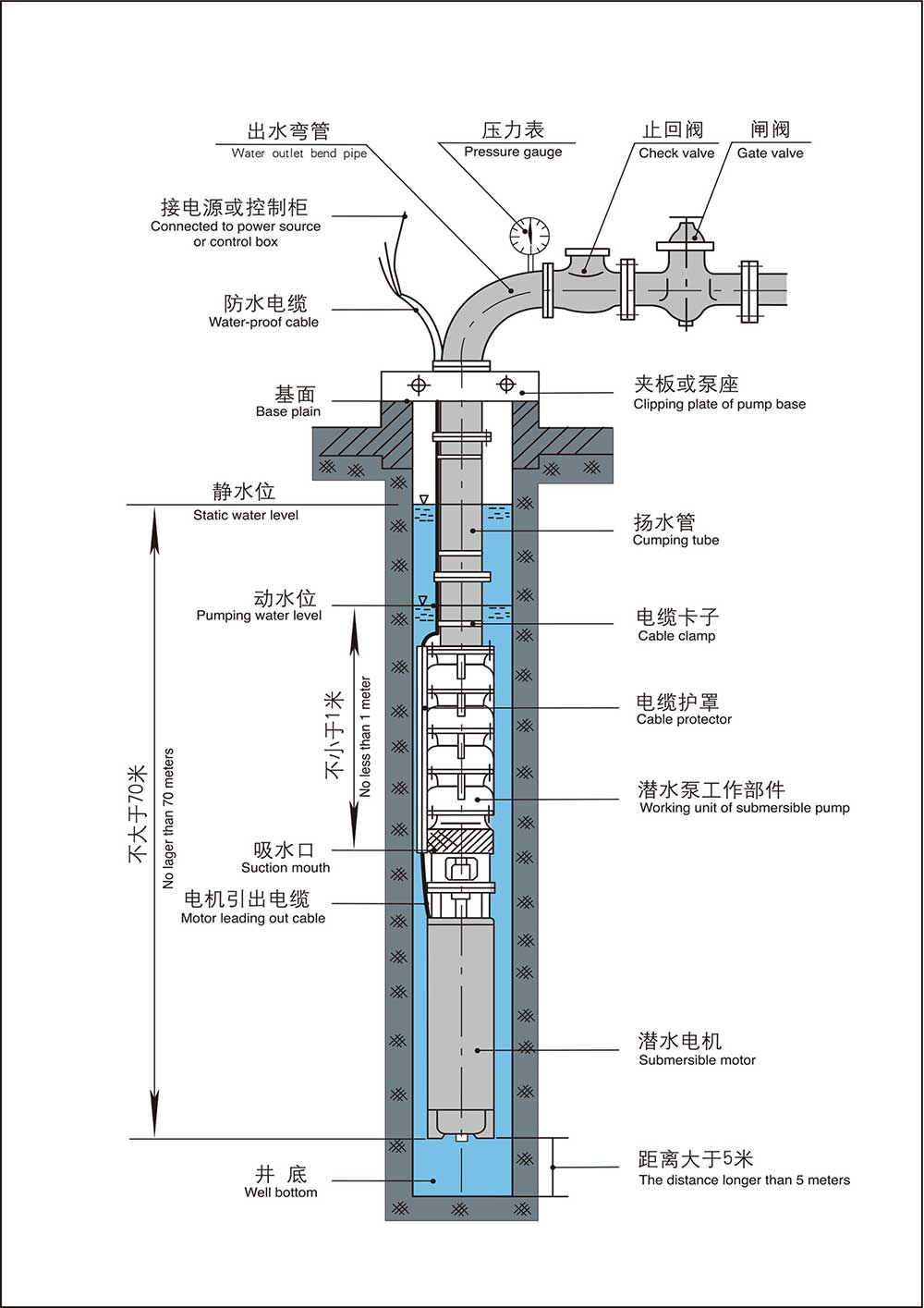

Staatiline veetase (ühik: m):Vertikaalne kõrgus kaevu sees oleva veepinna ja kaevu pea vahel, kui pump ei tööta.
Dünaamiline veetase (ühik: m):Kuna pump jätkab vee pumpamist, langeb kaevu veetase pidevalt. Kui veetase teatud kõrgusel stabiliseerub, jääb pumba väljundvool ühtlaseks ja veetase enam ei lange. Vertikaalne vahemaa selle stabiilse veepinna ja kaevu pea vahel on määratletud kui dünaamiline veetase.
Voolu sobitamise limiit:Pumba nimivooluhulk peab olema väiksem kui kaevu tunni vee sissevool, vastasel juhul jookseb kaev kuivaks ja pump võib kuiva töö tõttu läbi põleda.
Temperatuuri klassifikatsioon:Standardsed QJ pumbad on normaalse temperatuuriga põhjavee jaoks; Kuumaveeallika vee või kõrge temperatuuriga maa-aluse vee jaoks tuleb kasutada QJR kõrgtemperatuurikindlaid pumpasid.
Korrosioonivastane lahendus:QH-seeria pumbad on soovitatavad happelise või aluselise söövitava veega kaevudele.
Kaevu läbimõõdu nõue:Kaevu siseläbimõõt peab olema suurem kui pumba korpuse välisläbimõõt, et pump saaks sujuvalt kaevu langetada.
Enne pumba mudeli valimist peaksid kliendid kinnitama järgmise teabe:
1. Nõutav voolukiirus Määrake nõutav veekogus vastavalt niisutusalale ja veevajadusele.
2. Pumba kogukõrgus Arvutage vajalik tõstekõrgus, sealhulgas:
· Kaevu sügavus
· Vertikaalne tõstekaugus
· Torujuhtme rõhukadu
· Terminali veesurve nõuded
3. Kaevu läbimõõt Valige olemasoleva kaevu korpuse jaoks sobiv pumba läbimõõt.
4. Toiteallikas Kinnitage pinge, sagedus ja saadaolev elektrivõimsus.
5. Vee kvaliteetKontrollige vee temperatuuri, PH väärtust ja tahkete osakeste sisaldust.
Nende parameetrite esitamine aitab tagada, et valitud pump tagab oodatud jõudluse.
| Vea nähtused | Põhjused | Lahendused |
| Pea kättesaamatu, vett ei saa imenduda või vee väljavool on ebapiisav. | 1. Dünaamiline veetase langeb alla lubatud min. dünaamiline veetase;2. Tõstetoru ühenduskoha purunemine; 3. Mootori ümberpööramine;4. Pinge langus;5. Blokeeritud vee sisselaskeava;6. Kahjustatud sidur. | 1. Suurendage pumba astme ja tõstetoru, et suurendada kaevu sügavust;2. Remondi purunemine;3. Vahetage juhtme pistik;4. Kontrollige pinget;5. Pesuvee sisselaskeava;6. Vahetage sidur. |
| Mootor ei tööta käivitamisel, kostab sumin. | 1. Laagri kramp;2. Mootori ühefaasiline töötamine. | 1. Kontrollige ja parandage kahjustatud osi;2. Kontrollige ühendusjuhet ja leidke faasitõrge. |
| Liiga suur ampermeetri osuti kõikumine | 1. Dünaamiline veetase langeb absorptsiooni sisselaskeavani;2. Dünaamiline veetase langeb alla lubatud min. dünaamiline veetase; | 1. Vähendage vee väljalaskmist ja suurendage sukeldumissügavust. |
| Seadme tugev vibratsioon | 1. Pumba spindel on painutatud;2. Seadme laagriosa kulumine on liiga suur;3. Liiga intensiivne gaasihoob;4. Kahjustatud sidur. | 1. Kalibreerige spindel;2. Vahetage laager;3. Suurendage väravaklappi;4. Vahetage sidur. |
| Voolu langus | 1. Sõrmuse kandmise kulumine;2. Blokeeritud vee sisselaskeava;3. Leke tõstetorude või kestade ühenduskohtades. | 1. Parandage või asendage kulunud osad;2. Pesuvee sisselaskeava;3. Kontrollige ühendusosa. |
| Isolatsioonitakistuse järsk langus | 1. Mootorikaabli pistiku halb kvaliteet;2. Mootori rotaatori juhtmestiku kahjustatud isolatsioon;3. Kulunud kaabel. | 1. Ühendage kaabli pistik uuesti;2. Mootori juhtmestiku remont;3. Kahjude parandamine. |
| Energiatarbimise suurenemine (ampermeetri näit ületab nimiväärtust) | 1. Kulunud laagri tiivik;2. Mootori kokkupuude pärast laagri kulumist;3. Hõõrdumine tiiviku ja kesta vahel. | 1. Uurige ja parandage pump;2. Mootori ülevaatamine ja parandamine;3. Kontrollige voolu ja kontrollige mootori tõukejõu laagrit. |
Sügava kaevu sukelpumpa kasutatakse peamiselt põhjavee ammutamiseks sügavatest kaevudest ja vee varustamiseks, koduseks kasutamiseks, tööstuslikeks rakendusteks ja muudeks veeülekandeprojektideks.
Jah. ATQJ seeria on mõeldud põllumaade niisutamiseks, sprinklersüsteemideks, kasvuhoonete niisutamiseks ja muudeks põllumajanduslikeks veevarustusrakendusteks.
Kliendid peaksid esitama:
· Nõutav voolukiirus
· Pumbapea
· Kaevu sügavus
· Kaevu läbimõõt
· Teave veeallika kohta
· Nõuded toiteallikale
Jah. JINAOTE saab kohandada pumba parameetreid, sealhulgas voolukiirust, tõstekõrgust, mootori võimsust, pinget ja materjale vastavalt projekti nõuetele.
Lubatud paigaldussügavus sõltub valitud mudelist ja töötingimustest. Kõrge peaga mudelid suudavad tõsta kuni 900 meetri kõrgusi.
Stabiilse jõudluse säilitamiseks on soovitatav regulaarselt kontrollida isolatsioonitakistust, kaabli seisukorda, töövoolu ja veeväljundit.
