Kuidas sukelahi aksiaalvoolupump parandab suure vooluhulgaga veeülekannet?

Artikli ülevaade

Inseneride, töövõtjate, munitsipaalasutuste, tööstusettevõtjate ja põllumajandusprojektide omanike jaoks ei tähenda suure vooluhulga pumba valimine lihtsalt suurima saadaoleva mootori valimist. Pumpamissüsteem peab vastama nõutavale voolukiirusele, kogu dünaamilisele tõusule, vee kvaliteedile, töökeskkonnale, paigaldusstruktuurile, toiteallikale ja eeldatavale töötsüklile.

• Mõistke aksiaalvoolu pumpamise hüdraulilist rolli.
• Tehke kindlaks, miks sukelaparaat võib pumbajaama projekteerimist lihtsustada.
• Hinnake pumba võimsust vastavalt projekti tegelikele tingimustele.
• Nõuetekohase planeerimise abil vähendage paigaldus- ja hooldusriske.
• Valige sobivad materjalid, kaitsesüsteemid ja seirefunktsioonid.
• Sobitage pumba konfiguratsioon veeülekande rakendusega.

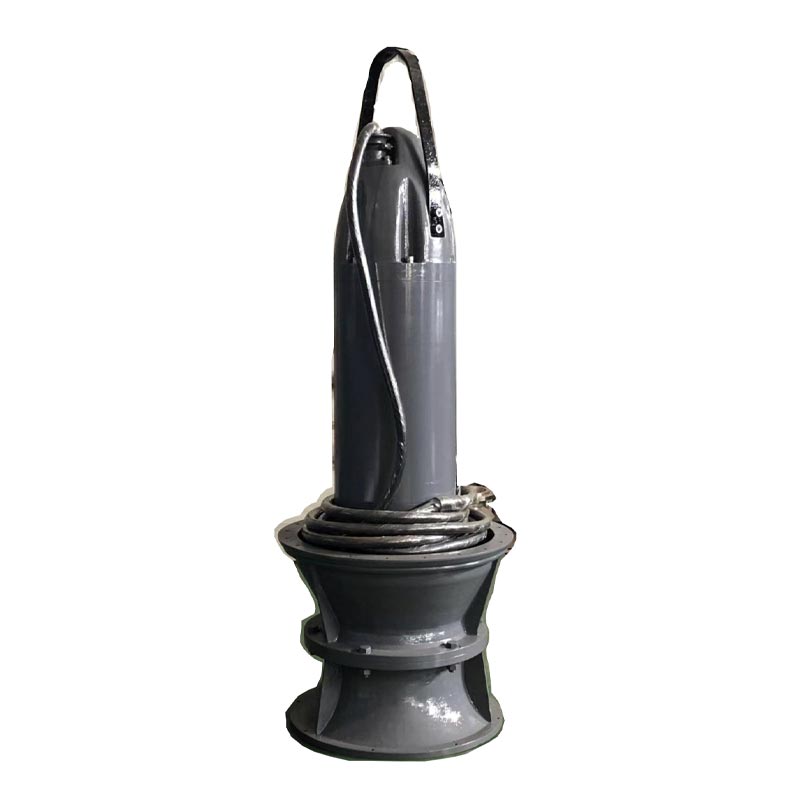

Mis on sukelaksiaalvoolupump?

A Sukelaksiaalvoolupumpon suure võimsusega pumpamismasin, mis on mõeldud peamiselt suurte veekoguste liigutamiseks läbi suhteliselt madalate tõstepeade. Erinevalt tavapärastest tsentrifugaalpumpadest, mis põhinevad üldiselt vee radiaalsel liikumisel, kasutab aksiaalvoolupump sõukruvi tüüpi tiivikut, et liigutada vett oluliselt pumba võlliga paralleelselt.

See hüdrauliline konfiguratsioon muudab aksiaalvoolu tehnoloogia eriti sobivaks, kui projekt nõuab pigem suurt vooluhulka kui kõrget rõhku. Tüüpilised näited hõlmavad üleujutuste äravoolu, niisutuskanaleid, sademevee pumpamist, jahutusvee tsirkulatsiooni, jõevee ülekandmist ja munitsipaalkanalisatsiooni.

Sõna "sukeldatav" kirjeldab paigalduskorraldust. Pump ja elektrimootor on ühendatud üheks seadmeks ja töötavad veepinna all. See välistab paljud eraldi paigaldatud pumba- ja mootorisõlmedega seotud mehaanilise joondamise nõuded.

Kaasaegsed sukeldatavad aksiaalvooluseadmed võivad sisaldada suletud mootoreid, mehaanilisi tihendeid, lekke tuvastamist, mähise temperatuuri jälgimist, laagrite temperatuuri jälgimist ja juhtkapi kaitset. Need funktsioonid aitavad operaatoritel hallata vee all töötavaid seadmeid, vähendades samal ajal tarbetut käsitsi sekkumist.

Kuidas pumbasüsteem töötab

Tööprotsess algab siis, kui vesi siseneb pumba sisselaskeavasse. Mootor pöörab võlli ja sõukruvi tüüpi tiivikut, tekitades aksiaalset hüdraulilist jõudu, mis liigutab vett läbi pumba ja väljalaskekanalisse.

Kuna mootor on vee all, võib ümbritsev vesi kaasa aidata soojuse hajumisele. See on eriti väärtuslik pikkade töötsüklite ajal, kuna mootori temperatuuri juhtimine on elektriseadmete töökindluse oluline tegur.

Integreeritud konfiguratsioon eemaldab ka vajaduse pika avatud võlli järele pindpaigaldatud mootori ja sukelpumba vahel. Vähem väliseid mehaanilisi ülekandekomponente võib tähendada vähem joondamisega seotud probleeme ja kompaktsemat paigalduskorraldust.

1. Vesi siseneb sisselasketsooni:Hüdrauliline konstruktsioon suunab vee pöörleva tiiviku poole.
2. Mootor käitab tiivikut:Elektrienergia muundatakse pöörleva mehaaniliseks energiaks.
3. Tööratas tekitab aksiaalset tõukejõudu:Suured veekogused surutakse läbi pumba läbipääsu.
4. Vesi liigub väljalaske suunas:Voog suunatakse väljalaskekanalisse, torusse või pumbajaama süsteemi.
5. Kaitsesüsteemid jälgivad tööd:Andurid suudavad tuvastada ebatavalisi lekkeid, temperatuuritingimusi või muid tööriske.

Tegelik hüdraulika jõudlus sõltub tiiviku geomeetriast, pöörlemiskiirusest, labade konfiguratsioonist, pumba läbimõõdust, veetingimustest, süsteemi kõrgusest ja tööpunktist. Seetõttu tuleks pump alati valida kontrollitud jõudlusandmete, mitte ainult mootori võimsuse põhjal.

Peamised komponendid ja ehitus

Usaldusväärne sukelaksiaalvoolupump on midagi enamat kui tiivik ja mootor. Selle jõudlus sõltub hüdrauliliste komponentide, elektrikaitse, tihendussüsteemide, laagrite, kaablite ja tugikonstruktsiooni vahelisest koostoimest.

Kaasaegsete pumpamisprojektide peamised eelised

Projektide omanikud seisavad sageli silmitsi samade praktiliste väljakutsetega: piiratud paigaldusruum, kasvavad ehituskulud, kõikuv veetase, keeruline juurdepääs hooldusele ja vajadus suures koguses vett kiiresti eemaldada. Õigesti valitud sukelaksiaalvoolupump suudab korraga lahendada mitu neist probleemidest.

1. Suur vool madalal kõrgusel

Teljevoolu konfiguratsioon sobib loomulikult suurte mahtude teisaldamiseks, kus vajalik tõstekõrgus on suhteliselt tagasihoidlik. See muudab selle tõhusaks valikuks drenaaži- ja veeülekandeks, kus läbilaskevõime on olulisem kui kõrge tühjendusrõhk.

2. Kompaktne paigaldus

Pump ja mootor on integreeritud üheks sukelagregaadiks. See võib vähendada maapealsete masinate hulka ja lihtsustada pumbajaamade üldist paigutust.

3. Lihtsustatud mehaaniline paigaldus

Tavaline pumbasüsteem võib vajada pumba ja mootori eraldi komponentide hoolikat joondamist. Integreeritud sukelaparaat vähendab väliste mehaaniliste liideste arvu, mida tuleb paigaldamise ajal joondada.

4. Tõhus mootorijahutus

Ümbritsev vesi annab olulise soojuskandja. Õigesti konstrueeritud sukelmootorid suudavad seega saavutada pideva töötamise ajal tõhusa jahutuse.

5. Madalam töömüra

Sukeldatud töö isoleerib loomulikult suure osa mehaanilisest mürast. See võib olla kasulik linnade äravoolujaamade, maa-aluste rajatiste ja asustatud alade läheduses asuvate rajatiste jaoks.

6. Parem kohanemine kõikuva veetasemega

Üleujutuste kontrolli ja äravoolu rajatistes esineb sageli veetaseme muutumist. Sukelatavad konfiguratsioonid võivad olla eriti praktilised, kui tavalised veepealsed seadmed on üleujutusohus.

7. Potentsiaalselt madalamad tsiviilehitusnõuded

Kompaktne pumbaseade võib vähendada teatud pumbajaamade jaoks vajalikku ruumi. Tegelik ehitussääst sõltub projekti geomeetriast, tsiviilprojektist, tühjenduskorraldusest ja kohalikest paigaldustingimustest.

Tüüpilised rakendused

Aksiaalvoolu pumpamise mitmekülgsus muudab selle tehnoloogia kasulikuks munitsipaal-, tööstus-, põllumajandus- ja keskkonnaalaste veemajandusprojektide puhul.

Kasutamise sobivust tuleb alati kontrollida vedeliku tegelike omadustega. Temperatuur, pH, hõljuvad ained, söövitavad komponendid, praht ja muud saasteained võivad mõjutada materjali valikut ja töökindlust.

Peamised tegurid pumba valimisel

Pumba valimine ainult nõutava vooluhulga järgi on üks levinumaid süsteemi halva jõudluse põhjuseid. Enne spetsifikatsiooni lõplikku koostamist tuleks hinnata kogu hüdraulika- ja töökeskkonda.

Hüdraulilistes arvutustes tuleks arvesse võtta tegelikku süsteemikõverat, mitte tugineda nimiväärtustele. Parim tööpunkt on üldiselt selline, kus pump suudab tagada vajaliku töö ilma liigse drosseldamise, ebastabiilse töö, vibratsiooni või tarbetu energiatarbimiseta.

Sukelaksiaalvoolupump vs. tavalised pumbaseadmed

Nii sukel- kui ka tavalised pumpamissüsteemid suudavad korralikult konstrueeritud korral tagada usaldusväärse veeülekande. Erinevus seisneb eelkõige selles, kuidas seadmed on paigaldatud ning kuidas on korraldatud mootor, pump, jahutus ja toetav infrastruktuur.

Õige valik sõltub saidist. Tavaline pump võib jääda eelistatavamaks, kui domineerib lihtne juurdepääs pinnale, väga kõrge kõrgus või spetsiifilised protsessinõuded. Sukelatav aksiaalne voolu konfiguratsioon muutub eriti atraktiivseks, kui suur vooluhulk, madal kõrgus, kompaktne konstruktsioon ja kõikuvad veetasemed on projekti kesksed nõuded.

Paigaldamise kaalutlused

Õige paigaldamine on oluline, sest isegi hästi läbimõeldud pump võib kannatada halvasti, kui sisselaske- või väljalaskesüsteem on valesti konfigureeritud.

1. Kontrollige paigalduskambrit:Eemaldage ehituspraht ja võõrkehad, mis võivad pumpa sattuda.
2. Kontrollige sisselaske geomeetriat:Sisselaskeava peaks tagama stabiilse ja suhteliselt ühtlase voolu pumbasse.
3. Kinnitage minimaalne sukeldumine:Pump peaks töötama tootja määratud veetasemel.
4. Kaitske toitekaablit:Vältige teravaid painutusi, hõõrdumist, kontrollimatut liikumist ja mehaanilisi kahjustusi.
5. Kasutage sobivaid tõsteseadmeid:Sukelagregaadid võivad olla rasked, seetõttu peavad tõstepunktid ja seadmed olema õigesti hinnatud.
6. Kontrollige elektrilist kaitset:Enne käivitamist kinnitage maandus, ülekoormuskaitse, lekkejälgimine ja juhtimisfunktsioonid.
7. Kontrollige pöörlemis- ja kasutuselevõtutingimusi:Enne pumba tavarežiimile panemist järgige tootja käikulaskmise protseduuri.

Erilist tähelepanu väärib sisselaskeava disain. Halvad sissevoolutingimused võivad tekitada keeriseid, ebaühtlast koormust, turbulentsi või liigset õhu ja prahi kaasahaaramist. Need tingimused võivad vähendada hüdraulilist jõudlust ja suurendada vibratsiooni või kulumist.

Hooldus- ja töökindlustavad

Sukelaparaat on mõeldud kasutamiseks nõudlikes keskkondades, kuid vee all töötamine ei tähenda, et hooldust võiks ignoreerida. Ennetav kontroll on endiselt vajalik elektriisolatsiooni, tihendite, laagrite, hüdrokomponentide ja kaablite kaitsmiseks.

Praktiline hooldusprogramm peaks sisaldama:

• Mootori isolatsiooni seisukorra kontrollimine vastavalt tootja hooldusprotseduurile.
• Toitekaabli kontrollimine sisselõigete, hõõrdumise või riknemise suhtes.
• Lekke tuvastamise signaalide ja mehaanilise tihendi seisukorra jälgimine.
• Mootori mähiste ja laagrite temperatuuri suundumuste kontrollimine.
• Tööratta labade kontrollimine erosiooni, korrosiooni, saastumise või füüsiliste kahjustuste suhtes.
• Ebatavalise vibratsiooni, müra, voolutarve ja voolu muutuste kontrollimine.
• Sisselaskeekraanide kontrollimine ja kogunenud prahi eemaldamine.
• Tööandmete läbivaatamine, et tuvastada jõudluse järkjärguline halvenemine.

Toimivuse jälgimine on eriti väärtuslik suurte paigaldiste puhul. Energiatarbimise järkjärguline suurenemine koos vooluhulga vähenemisega võib viidata hüdraulilisele saastumisele, tiiviku kahjustusele, suurenenud süsteemi takistusele või töötamisele ettenähtud töökohast eemal.

Levinud tööprobleemid ja lahendused

Miks kaaluda JINAOTE'i?

JINAOTEkeskendub sukeldatavatele pumpamislahendustele rakendustes, kus on olulised suuremahuline veeülekanne, kompaktne paigaldus ja töökindel sukeldatud töö. Selle sukelaksiaalvoolupumpade pakkumine on paigutatud nõudlikesse veemajanduskeskkondadesse, nagu olmekanalisatsioon, üleujutuste tõrje, niisutamine, tööstuslikud veesüsteemid, kaevanduste äravool, laevatehaste projektid ja energiaga seotud veerakendused.

Toote lähenemisviis ühendab pumba ja mootori integreeritud sukelagregaadiks. Sõltuvalt konfiguratsioonist ja projekti nõuetest võivad kaitsefunktsioonid hõlmata suletud mootorikonstruktsiooni, mehaanilist tihendit, lekke tuvastamist, mähise temperatuuri jälgimist ja laagrite temperatuuri jälgimist.

JINAOTE eristab ka aksiaalvoolu ja segavoolu nõudeid. Aksiaalvoolu konfiguratsioonid sobivad üldiselt suure vooluhulga ja madalama tõstejõuga töödeks, samas kui projekt nõuab suuremat tõstevõimet ja erinevaid hüdraulilisi omadusi, võib kaaluda segavoolu konstruktsioone.

Projektihangete puhul ei ole kõige kasulikum lähtepunkt lihtsalt pumba mudeli küsimine. Selle asemel esitage tarnijale vajalik vooluhulk, kõrgus, vedeliku temperatuur, vee kvaliteet, tahkete ainete sisaldus, paigaldussügavus, toiteallikas, töögraafik ja paigalduskorraldus. See teave võimaldab tarnijal hinnata hüdraulilist tööd ja soovitada sobivamat konfiguratsiooni.

Korduma kippuvad küsimused

1. Milleks sukelaksiaalvoolupumpa peamiselt kasutatakse?

Seda kasutatakse peamiselt suurte veekoguste liigutamiseks suhteliselt madala kõrgusega. Levinud rakendused hõlmavad üleujutustõrjet, munitsipaalkanalisatsiooni, niisutamist, tööstuslikku veeülekannet, jahutusvee tsirkulatsiooni, kaevanduste äravoolu ning jõe- või järveäärseid pumbajaamu.

2. Mis on peamine erinevus aksiaal- ja segavoolupumpade vahel?

Aksiaalvoolupump liigutab vett peamiselt võlliga paralleelselt ning on üldiselt optimeeritud suure vooluhulga ja madala tõstejõu jaoks. Segavoolupump ühendab aksiaalsed ja radiaalsed hüdraulilised omadused ning võib sobivates rakendustes pakkuda suuremat tõstevõimet.

3. Kas sukelaksiaalvoolupump võib vee all pidevalt töötada?

Jah, korralikult projekteeritud sukelagregaadid on ette nähtud kasutamiseks vee all. Kuid pidev töö peab jääma tootja määratud veetaseme, temperatuuri, elektri-, hüdraulika- ja keskkonnapiirangute piiresse.

4. Miks on mootori jahutamine sukelpumba puhul oluline?

Elektrimootorid toodavad töötamise ajal soojust. Kuna mootor on vee all, võib ümbritsev vesi tagada tõhusa soojusülekande. Seetõttu on termilise töökindluse seisukohalt oluline säilitada nõutavad veealused ja töötingimused.

5. Milliseid veetingimusi tuleks enne pumba valimist kontrollida?

Hinnake minimaalselt vedeliku temperatuuri, pH-d, hõljuvaid aineid, tihedust, söövitavaid komponente, abrasiivseid osakesi, kiude ja prahti. Need tegurid mõjutavad hüdraulilist jõudlust, materjali valikut, tihendi kasutusiga ja hooldusnõudeid.

6. Kas sukelpump vajab eraldi mootorit?

Ei. Üks sukelpumbaseadme iseloomulikke omadusi on see, et mootor ja pump on integreeritud üheks sõlmeks. See võib lihtsustada mehaanilist paigaldamist võrreldes eraldi paigaldatud pumba ja mootoriga.

7. Kuidas pumba efektiivsust aja jooksul säilitada?

Regulaarne ülevaatus, jõudluse jälgimine, sisselaske puhastamine, tiiviku kontroll, elektriline testimine, tihendite kontrollimine ning vibratsiooni või temperatuuri jälgimine võivad aidata tuvastada riknemise enne, kui sellest saab suur rike.

8. Kas sukelaksiaalvoolupump sobib üleujutustõrjeprojektide jaoks?

Jah. Suuremahuline madala veekiirusega veeülekanne on tüüpiline aksiaalvoolu pumpamise kasutusjuht. Sukeldatud paigutus võib olla otstarbekas ka kohtades, kus veetase kõigub oluliselt ja pinnale paigaldatavad seadmed vajaksid täiendavat kaitset.

9. Kuidas valida õige pumba mudel?

Alustage vajaliku voolu ja kogukõrgusega, seejärel hinnake vedeliku omadusi, paigaldussügavust, töötsüklit, toiteallikat, sisselasketingimusi ja juhtimisnõudeid. Lõplik valik peaks põhinema tootja kontrollitud toimivusandmetel ja projektipõhistel arvutustel.

10. Millist teavet tuleks pakkumise küsimisel esitada?

Esitage nõutud vooluhulk, tõus, vedeliku omadused, vee temperatuur, minimaalne ja maksimaalne veetase, paigaldusviis, elektrivarustus, töötunnid ja kõik eriseire- või materjalinõuded. Üksikasjalik teave parandab seadmete valiku ja hinnapakkumise täpsust.

Järeldus

A Sukelaksiaalvoolupumpon praktiline lahendus projektidele, mis vajavad suurte veekoguste ülekandmist ilma kõrgeid väljalaskekõrgusi nõudmata. Selle integreeritud pumba ja mootori konfiguratsioon võib lihtsustada paigaldamist, vähendada seadmete jalajälge, toetada tõhusat mootorijahutust ja pakkuda tugevat lähenemist keerukatele äravoolu- ja veeülekandekeskkondadele.

Parimad tulemused sõltuvad aga õigest inseneritööst. Enne seadme valimist tuleb arvesse võtta voolukiirust, kogukõrgust, sisselasketingimusi, vee kvaliteeti, töötemperatuuri, elektrivarustust, vee all olekut ja töötsüklit. Õige paigaldus ja ennetav hooldus on hüdraulika jõudluse ja pikaajalise töökindluse säilitamiseks võrdselt olulised.

Munitsipaalkanalisatsiooniks, üleujutuste tõrjeks, niisutamiseks, tööstuslikuks veeülekandeks, kaevanduste äravooluks, jahutusveesüsteemideks või muudeks suure vooluhulgaga rakendusteks,JINAOTEvõib pakkuda sukelaksiaalvoolupumba lahendusi, mis on kohandatud projekti nõuetele. Jagage tehnilise meeskonnaga oma vooluhulka, tõstekõrgust, veetingimusi, paigalduse üksikasju ja töönõudeid, et leida sobiv konfiguratsioon ja vältida kulukaid valikuvigu.
