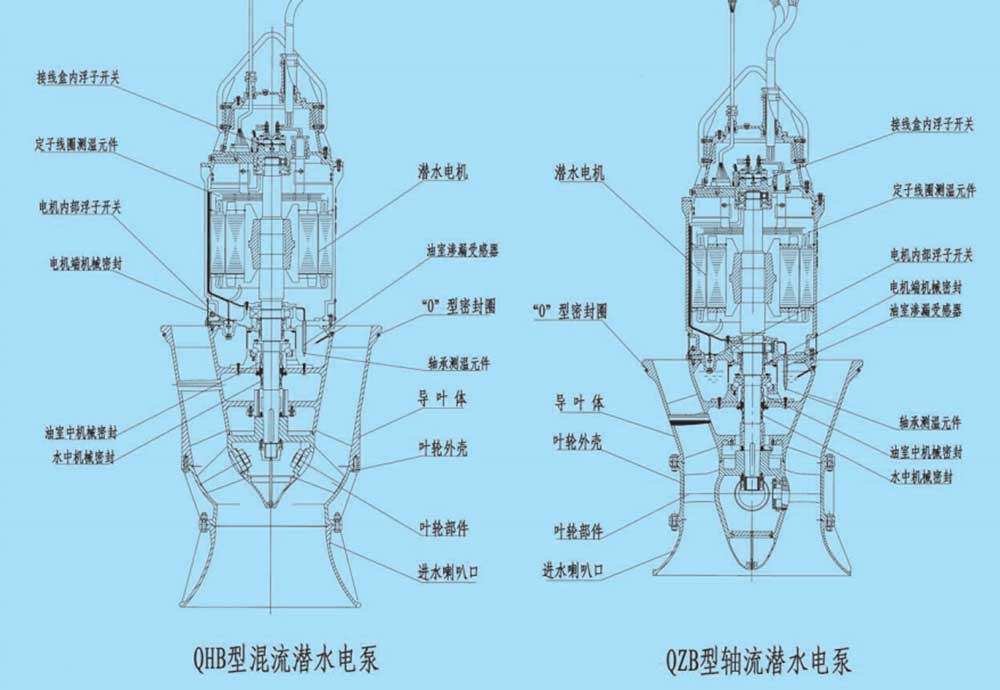

JINAOTESukelaksiaalvoolupumpon mõeldud suure vooluhulga ja madala veeülekande rakenduste jaoks, kus on vaja usaldusväärset pidevat tööd. Toode sisaldab kahte põhiseeriat: QZB aksiaalvooluga sukelpump ja QHB segavooluga sukelpump, mis on välja töötatud tavapäraste pumba- ja mootorisüsteemide täiustatud alternatiividena.
Erinevalt traditsioonilistest split-tüüpi pumpamisseadmetest on pump ja mootor integreeritud üheks kompaktseks sukelkonstruktsiooniks. See disain lihtsustab paigaldamist, vähendab ehitusnõudeid ja parandab töökindlust nõudlikes keskkondades, nagu üleujutustõrje, drenaažijaamad, niisutussüsteemid ja tööstuslikud veeülekandeprojektid.
Täielikult suletud kuivtüüpi sukeldatav kolmefaasiline asünkroonmootor töötab ohutult, kui see on täielikult vette kastetud. Tõhusa vesijahutuse, madala töömüra ja vähendatud soojuse akumulatsiooniga pump võimaldab ehitada kompaktseid maa-aluseid pumbajaamu, minimeerides samal ajal ehituskulusid ja paigaldusruumi.
Pumba mootorisõlm on paigaldatud täieliku sukelagregaadina, mis välistab vajaduse pumba ja mootori eraldi komponentide vahel keeruka joondamise järele. Võrreldes traditsiooniliste pumbajaamadega saab paigaldusaega lühendada kuni 95%, parandades projekti tõhusust ja vähendades tööjõuvajadust.
Mootor töötab otse ümbritsevas vees, tagades suurepärase jahutusvõime ja vältides pideva töötamise ajal ülekuumenemist. See disain vähendab oluliselt töömüra ja võimaldab paigaldada maa-alustesse või kinnistesse pumbajaamadesse ilma ümbritsevat keskkonda mõjutamata.
Mootor kasutab täielikult suletud kuivtüüpi struktuuri, millel on:
Klass F isolatsioonisüsteem (155°C temperatuuritaluvus)
IP68 kaitseklass
Kahe- või kolmekordsed mehaanilised tihendid
Täiendav tihendusstruktuur
Lekke tuvastamise süsteem
Mähise temperatuuri jälgimine
Laagrite temperatuuri jälgimine
Kõik seiresignaalid edastatakse elektrijuhtimiskilpi, toetades ohutut töötamist, automaatset kaitset ja kaugseiret.
JINAOTE sukelaksiaalvoolupumpa kasutatakse laialdaselt rakendustes, mis nõuavad suurt vooluvõimsust ja stabiilset veeülekande jõudlust, sealhulgas:
Tööstuslik veevarustus ja kanalisatsioon
Kaevandusrajatiste kuivendussüsteemid
Laevatehase drenaažiprojektid
Linnade üleujutustõrje ja kommunaalkanalisatsioon
Põllumajanduslik niisutamine ja drenaaž
Elektrijaamade jahutusvee- ja drenaažisüsteemid
Jõe- ja järveäärsed pumbajaamad
QZB aksiaalvooluga sukelpump sobib madala õhuvoolu ja suure vooluhulgaga rakendustele, samas kui QHB segavooluga sukelpump pakub suuremat efektiivsust ja tugevamat kavitatsioonikindlust rakenduste jaoks, kus veetase on kõikuv ja kõrged nõuded veepinnale.
Pump on ette nähtud toorvee või kergelt saastunud reovee käitlemiseks järgmistel tingimustel:
| Parameeter | Spetsifikatsioon |
|---|---|
| Maksimaalne vedeliku temperatuur | ≤50°C |
| Keskmine pH vahemik | 4–10 |
| Tahke mahuosa | <2% |
| Keskmine tihedus | <1,2 × 10³ kg/m³ |
| Võrdlusüksus | Sukelaksiaalvoolupump | Traditsiooniline pumbaüksus |
|---|---|---|
| Paigaldamine | Integreeritud paigaldus, lihtsustatud ehitus | Nõuab eraldi pumba ja mootori paigaldamist |
| Paigaldusaeg | Vähendatud kuni 95% | Pikem paigaldusperiood |
| Jahutusmeetod | Otsene vesijahutus | Vajalik õhkjahutus |
| Müra tase | Madalam töömüra | Kõrgem mehaaniline müra |
| Pumbajaama struktuur | Sobib metroojaamadele | Nõuab suuremaid maapealseid konstruktsioone |
| Ehitusmaksumus | Vähendatud umbes 30–40% | Suurem investeering tsiviilehitusse |
| Üleujutuskindlus | Mootor kaitstud vee all | Üleujutuste suhtes tundlikum |
JINAOTE keskendub suure jõudlusega sukelpumbaseadmete projekteerimisele ja tootmisele tööstus-, munitsipaal- ja põllumajandusrakendustes. Tänu integreeritud mootori-pumba disainile, täiustatud tihendustehnoloogiale ja intelligentsetele seiresüsteemidele tagavad JINAOTE pumbad usaldusväärse töö keskkondades, kus veetase muutub sageli ja kuivendusnõuded on nõudlikud.
Suure vooluvõimsuse, kompaktse paigaldusstruktuuri ja pikaajalise vee all töötamise kombinatsioon muudab selleSukelaksiaalvoolupumptõhus lahendus kaasaegsetele pumbajaamadele ja suuremahulistele veeülekandeprojektidele.
Aksiaalvoolupumbad on mõeldud peamiselt suure vooluhulga ja madala tõstekõrgusega rakenduste jaoks, samas kui segavoolupumbad pakuvad suuremat jõudlust koos parema tõhususe ja kavitatsioonikindlusega.
Jah. Pump kasutab täielikult suletud IP68 sukelmootorit, mis on mõeldud pidevaks tööks täielikult vee all.
See sobib toorveele ja kergelt saastunud reoveele, mille tahke mahuosa on alla 2%.
Standardne töötemperatuur on kuni 50°C.
Ei. Mootor ja pump on integreeritud üheks sukelagregaadiks, mis lihtsustab paigaldamist.
Mootor sisaldab mehaanilisi tihendeid, lekketuvastust, mähise temperatuuri jälgimist ja laagrite temperatuuri jälgimise süsteeme.
Jah. See sobib eriti hästi jõekallastele, järveäärtele ja üleujutusohtlikele pumbajaamadele, kus veetase kõikub.
Mootorid võimsusega kuni 315 kW on saadaval 380 V või 600 V, suuremate mootorite puhul kasutatakse 6 kV või 10 kV pingevalikuid.
