Artikli kokkuvõte:AnElektriline juhtkappon keskne elektri- ja juhtimisplatvorm, mis ühendab elektrijaotust, automaatikakomponente, kaitseseadmeid, seiresüsteeme ja väliseadmeid. Õigesti kavandatud kapp võib parandada tööohutust, lihtsustada hooldust, kaitsta tundlikke elektrikomponente ja tagada tööstusmasinate stabiilsema juhtimise. Selles artiklis selgitatakse struktuuri, tööpõhimõtteid, põhikomponente, valikutegureid, paigalduskaalutlusi, hooldusvõtteid ja kohandamisvõimalusi, mis aitavad tööstuskasutajatel valida nõudlike rakenduste jaoks sobiva elektrilise juhtkapi.
Sisukord
- Mis on elektriline juhtkapp?
- Miks on elektriline juhtkapp oluline?
- Millised komponendid on elektrilise juhtkapi sees?
- Kuidas elektriline juhtkapp töötab?
- Kuidas valida elektrilist juhtkappi?
- Millised disainitegurid mõjutavad kapi jõudlust?
- Kus kasutatakse elektrilisi juhtkappe?
- Miks on kohandamine tööstuslike juhtkappide jaoks oluline?
- Kuidas saate elektrilist juhtkappi hooldada?
- Elektrilise juhtkapi valiku kontrollnimekiri
- Miks töötada koos Aote Tianjin Pump Co., Ltd.-ga?
- Korduma kippuvad küsimused
- Järeldus

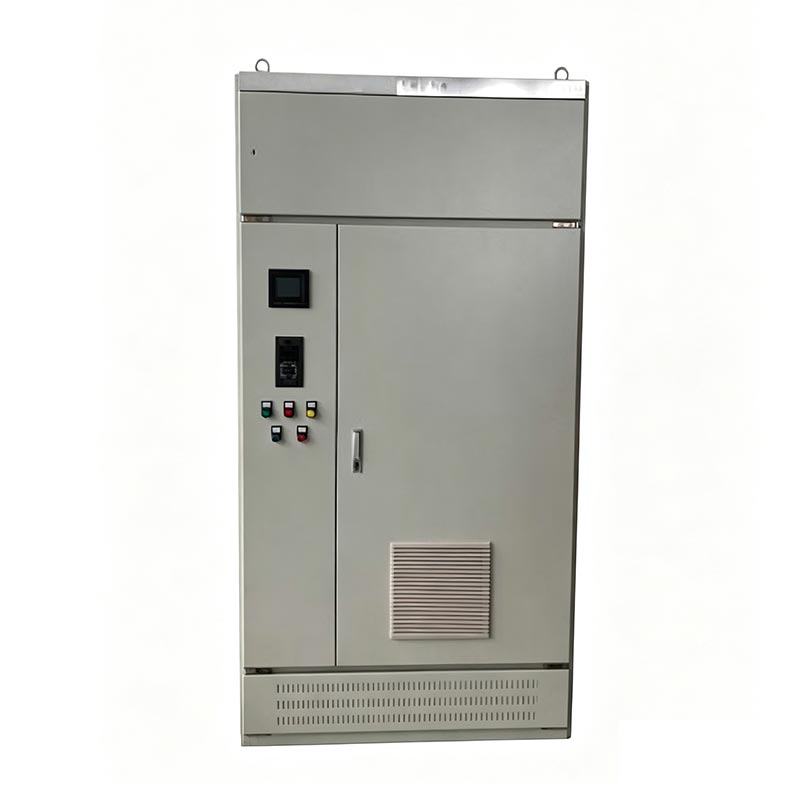

Mis on elektriline juhtkapp?
AnElektriline juhtkappon suletud komplekt, mida kasutatakse tööstusseadmete ja automatiseeritud süsteemide elektriliste, elektrooniliste, kaitse-, juhtimis- ja sidekomponentide paigutamiseks. Selle asemel, et paigaldada kogu rajatisele üksikuid elektriseadmeid, korraldab juhtkapp peamised juhtimisfunktsioonid ühes kaitstud korpuses.
Olenevalt rakendusest võib kapp sisaldada kaitselüliteid, kontaktoreid, releesid, mootorikaitseseadmeid, programmeeritavaid loogikakontrollereid (PLC), muutuva sagedusega ajameid (VFD), klemmplokke, toiteallikaid, seireseadmeid, sidemooduleid, lüliteid, jahutusseadmeid ja muid elektrilisi komponente.
Kapp toimib sisuliselt juhtimiskeskusena sissetuleva elektrienergia, juhtimissüsteemi ja tegelikku tööd tegevate seadmete vahel. Näiteks pumbasüsteemides saab kapp vastu võtta signaale rõhuanduritelt, vedeliku tasemeanduritelt, voolumõõturitelt või muudelt väliseadmetelt ning seejärel juhtida pumba mootoreid vastavalt programmeeritud töötingimustele.
Kvaliteetne kapp on seega enamat kui metallist korpus. See on integreeritud insenerlahendus, mis peab arvestama elektriohutust, koormusnõudeid, keskkonnatingimusi, soojusjuhtimist, juhtmestiku korraldust, ligipääsetavust ja tulevast hooldust.
Miks on elektriline juhtkapp oluline?
Tööstuslikud masinad töötavad sageli pidevalt ja nõudlikes tingimustes. Kontrollimatud elektripaigaldised võivad tekitada tarbetuid riske, sealhulgas ülekuumenemist, lühiseid, juhtmestiku rikkeid, keerulisi tõrkeotsingut ja planeerimata seisakuid. Nõuetekohaselt konstrueeritud elektriline juhtkapp lahendab need väljakutsed, tuues olulised elektri- ja automaatikafunktsioonid struktureeritud süsteemi.
- Täiustatud elektrikaitse:Kaitseseadmed võivad vigased ahelad lahti ühendada enne, kui kahju levib teistele seadmetele.
- Tsentraliseeritud juhtimine:Operaatorid saavad hallata mitut elektrilist koormust ja masinat selgelt organiseeritud juhtimispunktist.
- Parem juhtmestiku haldamine:Õiged klemmid, kaablite marsruut ja märgistus muudavad tõrkeotsingu lihtsamaks.
- Seadmete kaitse:Korpus aitab kaitsta sisemisi komponente tolmu, niiskuse, juhusliku kontakti ja muude keskkonnamõjude eest, kui see on õigesti määratud.
- Automatiseerimisvõimalus:PLC-sid, andureid, VFD-sid ja sideseadmeid saab integreerida ühte koordineeritud juhtimisarhitektuuri.
- Hoolduse tõhusus:Tehnikud saavad kontrollida ja hooldada elektrilisi komponente ilma hajutatud paigaldust otsimata.
- Skaleeritavus:Hoolikalt kavandatud kapp võib pakkuda ruumi ja ühendusvõimsust tulevaste muudatuste jaoks.
Rajatistes, kus pumbad, mootorid, ventilaatorid, kompressorid, konveierid või töötlemisseadmed on tootmiseks hädavajalikud, võib töökindel elektriline juhtimine otseselt mõjutada töö järjepidevust.
Millised komponendid on elektrilise juhtkapi sees?
Täpne konfiguratsioon sõltub seadmest ja juhtimisstrateegiast. Väike mootori juhtkapp võib sisaldada vaid mitut kaitse- ja lülitusseadet, samas kui keerukas automatiseerimiskapp võib integreerida kümneid elektrilisi ja elektroonilisi komponente.
| Komponent | Esmane funktsioon | Tüüpiline kasu |
|---|---|---|
| Kaitselüliti | Kaitseb vooluahelaid liigse voolu ja rikete eest | Parandab elektriohutust |
| Kontaktor | Lülitab mootoreid ja muid elektrilisi koormusi | Võimaldab usaldusväärset kauglülitamist |
| PLC | Täidab programmeeritud juhtimisloogikat | Toetab automatiseerimist ja järjestust |
| VFD | Reguleerib mootori kiirust ja tööomadusi | Parandab protsesside juhtimist ja energiajuhtimist |
| Relee | Pakub lülitus- ja signaaliliidese funktsioone | Lihtsustab juhtimisloogikat |
| Klemmplokk | Ühendab välijuhtmestiku sisemiste ahelatega | Muudab juhtmestiku tuvastamise ja hooldamise lihtsamaks |
| Toiteallikas | Teisendab sissetuleva toite vajalikuks juhtpingeks | Tagab stabiilse juhtimisvõimsuse |
| Jahutus- või ventilatsiooniseade | Haldab sisemist soojust | Aitab vältida termilist stressi |
Komponentide valik ei tohiks kunagi põhineda ainult ostuhinnal. Arvesse tuleb võtta elektrilisi nimiväärtusi, töötingimusi, ühilduvust, kaitsenõudeid, eeldatavat töötsüklit ja kasutatavust.
Kuidas elektriline juhtkapp töötab?
Tööpõhimõte põhineb võimsusjaotuse, juhtimisloogika, kaitse ja välja tagasiside koordineeritud koostoimel.
Esiteks, elektrivool siseneb kappi selleks ette nähtud sissetuleva ühenduse kaudu. Peamine kaitseseade tagab isolatsiooni ja ülevoolukaitse. Seejärel jaotatakse toide üksikutele ahelatele vastavalt süsteemi konstruktsioonile.
Juhtkomponendid töötlevad anduritelt, lülititelt, operaatoriliidestelt või automatiseeritud juhtimissüsteemidelt signaale. Kui etteantud tingimused on täidetud, saadab juhtimissüsteem käsud kontaktoritele, releedele, VFD-dele, ventiilidele, mootoritele või muudele ühendatud seadmetele.
Näiteks automaatse pumbapaigaldise korral võib tasemeandur tuvastada, et veetase on saavutanud etteantud punkti. PLC saab seda signaali tõlgendada ja anda vastavale pumbale käivituskäsu. Kui rõhk, temperatuur, ülekoormus või mõni muu jälgitav parameeter ületab määratud piiri, võib juhtimissüsteem seadme peatada või häire aktiveerida.
Selle suletud ahela protsessi võib kokku võtta järgmiselt:
- Toide siseneb kappi.
- Kaitseseadmed jaotavad ja kaitsevad elektriahelaid.
- Andurid ja väliseadmed annavad tööteavet.
- PLC või juhtimissüsteem hindab sissetulevaid signaale.
- Juhtseadmed täidavad vajalikke käske.
- Tagasiside signaalid kinnitavad tööolekut.
- Kaitsefunktsioonid reageerivad ebatavalistele tingimustele.
See arhitektuur võimaldab keerukatel tööstusprotsessidel töötada järjepidevamalt ja vähem sõltumata käsitsi sekkumisest.
Kuidas valida elektrilist juhtkappi?
Õige kapi valimine algab pigem täieliku rakenduse mõistmisest kui lihtsalt korpuse valimisest füüsilise suuruse järgi. Elektrilisi ja mehaanilisi nõudeid tuleks hinnata koos.
1. Määrake elektrikoormus.
Tuvastage toitepinge, sagedus, ühendatud kogukoormus, mootori nimiväärtused, käivitusvool, juhtpinge ja vooluahelate arv. Ebapiisav elektrivõimsus võib põhjustada ülekuumenemist ja ebausaldusväärse töö.
2. Määratlege kontrollinõuded.
Tehke kindlaks, kas rakendus nõuab käsitsi juhtimist, automaatset järjestamist, PLC juhtimist, VFD-funktsiooni, kaugseiret, häirefunktsioone või sidet kõrgema taseme juhtimissüsteemiga.
3. Hinda keskkonda.
Temperatuur, niiskus, tolm, kokkupuude veega, söövitavad ained, vibratsioon ja paigalduskoht võivad mõjutada korpuse valikut ja sisemist soojusjuhtimist.
4. Kaaluge mootori juhtimise nõudeid.
Suured mootorid võivad vajada spetsiaalseid käivitusmeetodeid, ülekoormuskaitset, pehmeid startereid või VFD-sid. Kapp peaks tagama valitud mootori juhtimise arhitektuuri jaoks piisava elektrivõimsuse ja soojuse hajumise.
5. Planeerige juurdepääs hooldusele.
Komponendid tuleks paigutada loogiliselt, et tehnikud saaksid neid tõhusalt tuvastada, testida, asendada ja kontrollida. Tehniliselt toimiv, kuid raskesti hooldatav kapp võib pikaajalisi kasutuskulusid suurendada.
6. Lubage mõistlik laiendusvõimsus.
Tööstussüsteemid muutuvad sageli pärast paigaldamist. Sobivate varuklemmide, elektrilise võimsuse, füüsilise ruumi ja kaabli sisestusvõimaluste pakkumine võib muuta tulevased muudatused oluliselt lihtsamaks.
Millised disainitegurid mõjutavad kapi jõudlust?
Hea kapi disain nõuab tähelepanu detailidele, mis ei pruugi väljastpoolt silma paista. Töökindlust võivad mõjutada sisemine paigutus, soojuse tootmine, kaablite juhtimine, maandus ja komponentide eraldamine.
| Disaini tegur | Võimalik probleem, kui seda ignoreeritakse | Soovitatav lähenemine |
|---|---|---|
| Soojuse hajumine | Komponentide ülekuumenemine ja lühenenud kasutusiga | Arvutage soojuskoormus ja tagage sobiv ventilatsioon või jahutus |
| Kaabli marsruutimine | Keeruline tõrkeotsing ja signaalihäired | Vajadusel eraldage toite- ja juhtjuhtmed |
| Maandus | Ohutus ja elektrilised häired | Kasutage korralikult projekteeritud maandusseadet |
| Komponentide vahekaugus | Soojuse kogunemine ja raske hooldus | Säilitage asjakohased volitused ja juurdepääs teenusele |
| Keskkonnakaitse | Tolmu või niiskuse sattumine korpusesse | Valige paigalduskeskkonnale sobiv korpus |
Teine oluline aspekt on elektromagnetiline ühilduvus. VFD-d ja muud jõuelektroonilised seadmed võivad tekitada elektrilist müra. Kaablite asjakohane haldamine, maandus, varjestus ja füüsiline eraldamine võivad aidata vähendada tundlike juhtsignaalide häireid.
Kus kasutatakse elektrilisi juhtkappe?
Elektrilisi juhtkappe kasutatakse paljudes tööstuslikes ja kaubanduslikes rakendustes. Nende konfiguratsioon muutub vastavalt juhitavale seadmele.
- Veevarustus- ja pumpamissüsteemid
- Reoveepuhastusseadmed
- Tööstuslikud protsessiseadmed
- HVAC ja hooneautomaatika süsteemid
- Tootmisliinid
- Konveiersüsteemid
- Tööstuslikud ventilatsioonisüsteemid
- Tõstepumbajaamad
- Tulekaitse- ja veemajandussüsteemid
- Põllumajanduse niisutusseadmed
- Energia- ja kommunaalinfrastruktuur
- Automatiseeritud masinad ja tootmisseadmed
Pumpamisrakendustes võib kapp koordineerida mitut pumpa, rõhuandureid, tasemeandureid, ventiile, häireid ja sidefunktsioone. See võimaldab luua tervikliku juhtimislahenduse, mitte lihtsalt pumba mootorit sisse ja välja lülitada.
Miks on kohandamine tööstuslike juhtkappide jaoks oluline?
Puudub universaalne elektrilise juhtkapi konfiguratsioon, mis sobiks iga tööstuspaigaldise jaoks. Kaks rajatist võivad kasutada sarnaseid mootoreid, kuid neil on töörõhu, vooluvajaduse, anduri konfiguratsiooni, toiteallika, keskkonnatingimuste või automaatikaarhitektuuri erinevuste tõttu väga erinevad juhtimisnõuded.
Kohandamine võimaldab kappi arendada vastavalt tegelikele seadmetele ja tööprotsessile. Olenevalt projektist võib kohandamine hõlmata:
- Kapi mõõtmed ja korpuse konfiguratsioon
- Sissetuleva toite spetsifikatsioonid
- Juhitavate mootorite arv ja nimiväärtus
- PLC valiku ja programmeerimise nõuded
- VFD või pehmekäivitusega integreerimine
- Andurite ja instrumentide ühendused
- Kohalikud operaatori juhtnupud
- Häire- ja näidusüsteemid
- Kaugseire ja sideliidesed
- Kaabli sisenemise korraldus
- Jahutus- ja ventilatsioonilahendused
- Komponentide kaubamärgid ja elektriarhitektuur
Rahvusvaheliste projektide puhul peaksid insenerimeeskonnad kinnitama, et elektriprojekt, komponentide hinnangud, korpuse konstruktsioon, juhtmestiku tavad, märgistamine ja testimisprotseduurid vastavad sihtturule ja projekti nõuetele.
Kuidas saate elektrilist juhtkappi hooldada?
Ennetav hooldus on oluline, sest elektririkkeid on sageli lihtsam ja odavam kõrvaldada enne, kui need muutuvad suuremateks riketeks. Hooldust peaksid alati teostama kvalifitseeritud töötajad, kasutades asjakohaseid elektriohutuse protseduure.
- Kontrollige korpust:Kontrollige korrosiooni, füüsiliste kahjustuste, lahtiste uste, kahjustatud tihendite ning niiskuse või tolmu sissetungimise märke.
- Kontrollige elektriühendusi:Kontrollige klemmid, juhtmed ja juurdepääsetavad ühendused lõtvumise, värvimuutuse või ülekuumenemise suhtes.
- Temperatuuri jälgimine:Otsige ülemäärast kuumust ajamite, kontaktorite, toiteallikate ja muude suure koormusega komponentide ümber.
- Kontrollige jahutusseadmeid:Vajadusel puhastage filtreid, ventilaatoreid, ventilatsiooniavasid ja soojusvahetiid.
- Kontrollige komponentide seisukorda:Asendage kahjustatud releed, kontaktorid, kaitsmed, indikaatorid või muud komponendid vastavalt tootja soovitustele.
- Vaadake üle alarmid:Uurige korduvaid ülekoormuse-, temperatuuri-, side- või rikkehäireid, selle asemel et neid korduvalt lähtestada.
- Kontrollige märgistust:Veenduge, et juhtmed, klemmid, kaitselülitid ja komponendid oleksid selgelt eristatavad.
- Vaadake üle varu- ja juhtimisparameetrid:Kui kasutatakse programmeeritavaid seadmeid, säilitage konfiguratsioonide ja programmide kohta asjakohased andmed.
Hooldusintervallid tuleks määrata vastavalt töökeskkonnale, seadmete kriitilisusele, tootja soovitustele ja kohaldatavatele ohutusprotseduuridele.
Elektrilise juhtkapi valiku kontrollnimekiri
Enne kapi tellimist või projekteerimist saavad ostjad kasutada järgmist kontrollnimekirja, et vähendada ebasobiva konfiguratsiooni valimise ohtu.
| Nõue | Küsimused kinnitamiseks |
|---|---|
| Toiteallikas | Mis on pinge, sagedus, faas ja saadaolevad lühisetingimused? |
| Laadige | Mitu mootorit või elektrilist koormust juhitakse? |
| Mootori juhtimine | Kas on vaja otsekäivitust, täht-kolmnurka, pehmet käivitust või muutuva kiirusega juhtimist? |
| Automatiseerimine | Kas on vaja PLC-d, HMI-d, kaugseiret või sideliidest? |
| Keskkond | Kas kapp puutub kokku kuumuse, niiskuse, tolmu, kemikaalide, vibratsiooni või välistingimustega? |
| Hooldus | Kas tehnikud pääsevad sisemistele komponentidele turvaliselt juurde ja neid tuvastavad? |
| Laienemine | Kas tulevaste seadmete või andurite jaoks on vaja lisavõimsust? |
Miks töötada koos Aote Tianjin Pump Co., Ltd.-ga?
Aote Tianjin Pump Co., Ltd.pakub elektrilise juhtkapi lahendusi, mis on loodud pumpamise ja tööstuslike juhtimisrakenduste toetamiseks. Kuna juhtkapp on tihedalt seotud pumpade ja nendega seotud seadmete jõudlusega, on nõuetekohane integreerimine usaldusväärse töö tagamiseks hädavajalik.
Pumbasüsteemi puhul ei tohiks sobivat juhtlahust käsitleda isoleeritud elektrikilbina. Kapp peab vastama mootori omadustele, pumba töönõuetele, andurite signaalidele, kaitsefunktsioonidele, juhtimisloogikale ja kliendi paigalduskeskkonnale.
Projektile orienteeritud lähenemisviis võib aidata klientidel lahendada selliseid praktilisi probleeme nagu:
- Mitme pumba koordineerimine ühes juhtimissüsteemis
- Automaatsete käivitus- ja seiskamistingimuste haldamine
- Rõhu, taseme, voolu ja muude andurite signaalide integreerimine
- Mootori ülekoormuse ja elektrikaitse tagamine
- Vajadusel muudetava kiirusega pumba töö toetamine
- Tsentraliseeritud jälgimise ja operaatori juhtimise täiustamine
- Kapi konfiguratsiooni kohandamine projektipõhistele nõuetele
Tarnijat valides peaksid kliendid esitama üksikasjalikku teavet toiteallika, mootori nimiväärtuste, pumba koguse, juhtimismeetodi, andurite, paigalduskeskkonna, sidenõuete ja kohaldatavate projektistandardite kohta. Need üksikasjad võimaldavad juhtimislahenduse konfigureerida vastavalt tegelikule rakendusele, mitte tugineda sobimatule standardkorraldusele.
Korduma kippuvad küsimused
Q1: Mis on elektrilise juhtkapi peamine eesmärk?
Elektriline juhtkapp tsentraliseerib elektrijaotuse, seadmete kaitse, juhtimisloogika, jälgimise ja automatiseerimise funktsioonid. See pakub organiseeritud liidest toiteallika, juhtimissüsteemi, andurite ja tööstusseadmete vahel.
Q2: Kas elektriline juhtkapp saab juhtida mitut pumpa?
Jah. Õigesti konstrueeritud kapp suudab juhtida mitut pumpa kontaktorite, mootorikaitseseadmete, VFD-de, PLC-de, releede ja muude komponentide abil. Täpne konfiguratsioon sõltub pumpade arvust ja nimiväärtustest ning nõutavast tööjärjekorrast.
3. küsimus: kas elektrilise juhtkapi jaoks on vaja PLC-d?
Mitte iga kapp ei vaja PLC-d. Lihtsad süsteemid võivad kasutada lüliteid, releed, kontaktoreid ja kaitseseadmeid, samas kui täiustatud rakendused saavad järjestuse, seire, häirete, side ja automatiseerimise jaoks kasu PLC-põhisest juhtimisest.
Q4: Kas juhtkappi saab paigaldada õue?
Jah, eeldusel, et kapi korpus, jahutussüsteem, elektrilised komponendid, kaablisisendid ja keskkonnakaitse on välistingimuste jaoks sobivalt valitud. Projekteerimisel tuleb arvestada ilmastiku, niiskuse, temperatuurimuutuste, tolmu ja otsese päikesevalgusega.
K5: Miks vajab elektriline juhtkapp jahutust?
Elektrilised komponendid tekitavad töötamise ajal soojust. Ajamid, toiteallikad, kontaktorid ja muud suure koormusega seadmed võivad toota märkimisväärset soojusenergiat. Kui soojust ei juhita piisavalt, võib komponentide temperatuur tõusta ja mõjutada töökindlust ja kasutusiga.
K6: Millist teavet peaksin esitama kohandatud kabineti taotlemisel?
Kasulik teave hõlmab toitepinget, sagedust, faasi, mootori kogust ja võimsust, pumba spetsifikatsioone, juhtimisnõudeid, andurite tüüpe, sidenõudeid, paigalduskohta, keskkonnatingimusi, kapi mõõtmeid, kui need on täpsustatud, ja kõiki projektipõhiseid elektrinõudeid.
K7: Kui sageli tuleks elektrilist juhtkappi kontrollida?
Kontrollimise sagedus sõltub töötingimustest, seadmete kriitilisusest, kokkupuutest keskkonnaga, tootja soovitustest ja kohaldatavatest ohutusprotseduuridest. Tolmuses, niiskes, söövitavas või kõrge temperatuuriga keskkonnas olevad kapid võivad vajada sagedasemat kontrolli kui puhastesse siseruumidesse paigaldatud kapid.
K8: Kas elektriline juhtkapp toetab kaugseiret?
Jah. Olenevalt süsteemi arhitektuurist saab integreerida PLC-sid, sidemooduleid, HMI-sid, tööstusvõrke ja muid liideseid, et pakkuda oleku kaugjälgimist, häireid, tööandmeid ja juhtimisfunktsioone.
9. küsimus: miks on kapi kohandamine tavalise kapi valimisele eelistatavam?
Kohandamine võimaldab elektrilisel arhitektuuril, komponentide hinnangutel, juhtimisloogikal, korpuse konfiguratsioonil, jahutus-, juhtmestiku- ja sidefunktsioonidel ühtida tegeliku rakendusega. See võib parandada hooldatavust ja vältida tarbetuid komponente või ebapiisavat võimsust.
Järeldus
AnElektriline juhtkappon kaasaegse tööstusautomaatika oluline osa, kuna see ühendab elektrijaotuse, kaitse, juhtimise, jälgimise ja sidefunktsioonid organiseeritud süsteemis. Õige kapp muudab tööstusseadmete kasutamise, jälgimise, kaitsmise ja hooldamise lihtsamaks.
Parim lahendus sõltub enamast kui kapi mõõtmetest. Elektrikoormust, mootori omadusi, juhtimisloogikat, keskkonnatingimusi, soojusjuhtimist, juhtmestiku korraldust, kaitsenõudeid, sidefunktsioone ja tulevast laienemist tuleks hinnata enne projekti lõplikku vormistamist.
Pumbajaamade ja veejuhtimisrakenduste puhul on pumba, mootori, andurite, juhtimisloogika ja elektrilise juhtkapi vaheline seos eriti oluline. Korralikult integreeritud lahendus võib aidata operaatoritel saavutada töökindla automaatse töö, muutes samal ajal süsteemi jälgimise ja hoolduse paremini hallatavaks.
Kui plaanite uut pumpamissüsteemi, uuendate olemasolevat juhtimissüsteemi või otsite oma seadmetele sobivat kohandatud elektrilist juhtkappi,Aote Tianjin Pump Co., Ltd.võib pakkuda rakendusele orienteeritud tuge. Jagage oma elektri- ja juhtimisnõudeid insenerimeeskonnaga, et arutada sobivat konfiguratsiooni javõtke meiega ühendustkohandatud elektrilise juhtkapi lahenduse jaoks.
