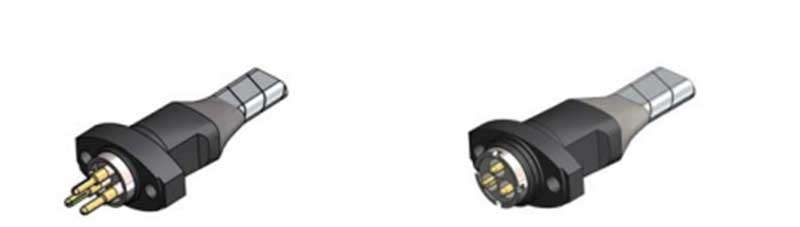

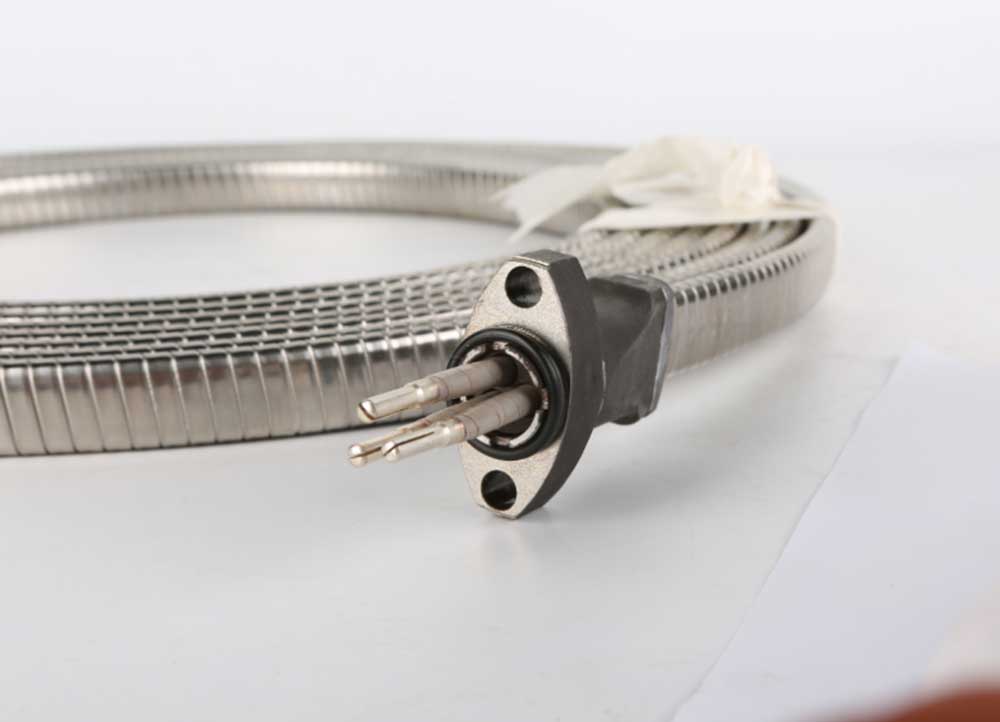

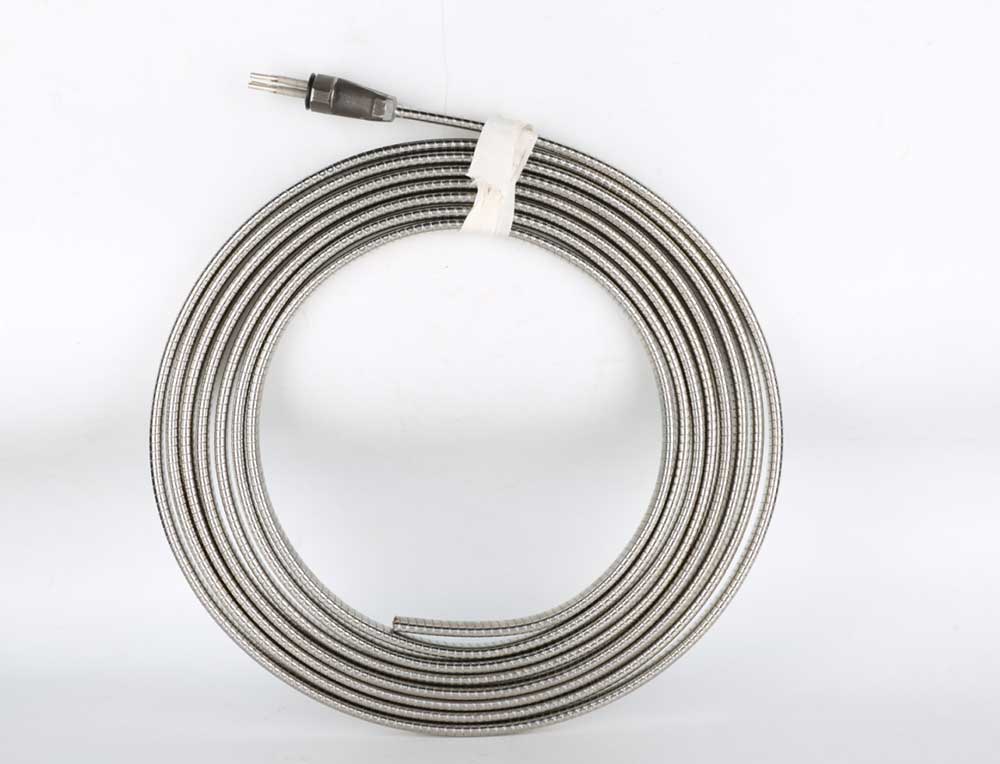

Juhtkaabel (Lame minikaabel, MLE) koosneb kahest komponendist: MLE peast ja kaabli korpusest. Spetsiaalse spetsiaalse kaablina sukelelektripumpade jaoks kasutatakse seda peamiselt sukelmootori vooluringi suunamiseks pumba väljalaskeava kohal. See kaabel on spetsiaalselt projekteeritud selliste pumpade jaoks, kuna sukelatav elektripump töötab korpuse sees piiratud ruumi, kõrge ümbritseva õhu temperatuuri ja suure voolukoormuse korral. Konstruktsioonikonstruktsiooni osas on MLE-pead kahte tüüpi: haavatüüpi (standardtüüp) ja pistiktüüpi (sobib kiireks ehitamiseks).
Rahvusvaheline standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Riiklik standard: GB/T 16750
Tööstusstandard: API RP 11S1, API RP 11S5, API RP 11S6
Ettevõtte standard: AT-ST-007
● Kompaktne struktuur väikeste mõõtmetega
●Kõrge koormusvool
● Kõrge temperatuuritaluvus
●Lihtne ja usaldusväärne paigaldus
●Korrosioonikindlus
| seeria | Mootori juhtjuhtme tehnilised andmed | (Lint MLE-s) | (MLE ühendamine) | ||
| AWGSeria | Läbimõõt (mm) | Ristlõikepindala (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSeria | Ristlõikepindala (mm2) | MLE tuumade arv | MLE ühe juhtme nimiläbimõõt (mm) | MLE nimipinge klass (kV) | MLE töötemperatuur (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Komponendi nimi | Standardsed materjalid | Valikulised materjalid |
| MLE juht | ||
| Kinnitusvahendid | S-trim | M-trim |
| MLE peakorpus | HT200 | SS |
| Kummist komponendid | FPM | HSN, AFLAS |

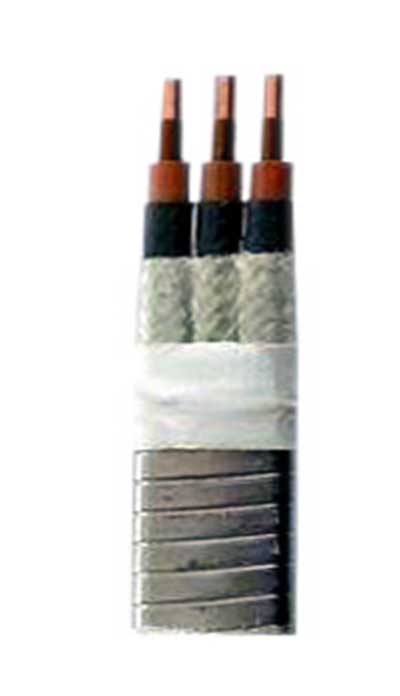

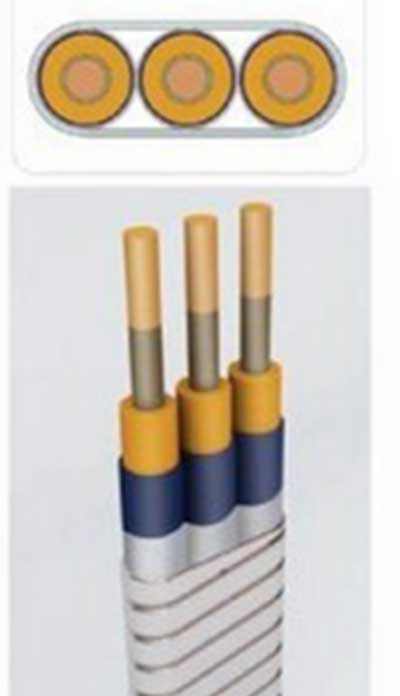

| MLE | ||
| Esmane isolatsioon | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jope | FC | Pb |
| Punutis | Nailonkiust punutud | PTFE lint/nailonkiudpunutis PTFE lint/aramiidkiudpunutis |
| Armor | Roostevabast terasest riba | Tsingitud terasriba, monelriba |
A1: MLE lamekaabel on professionaalne veekindel sukelkaabel, mis on spetsiaalselt ette nähtud sukelpumpade jaoks. Seda kasutatakse süvakaevupumpade ja kanalisatsioonipumpade veealuseks toiteallikaks, mis sobivad pikaajalisteks veealusteks töötingimusteks.
A2: MLE lamekaablil on õhuke ja painduv lame struktuur. See läbib kergesti kitsaid kaevutorusid, väldib keerdumist ja väljapressimist, säästab paigaldusruumi ning sobib paremini pumba tõstmiseks ja langetamiseks.
A3: Jah. See kasutab kvaliteetset kummist veekindlat kesta ja õmblusteta isolatsioonikihti, saavutades IP68 täieliku veekindla klassi. Sellel on suurepärane vananemisvastane, korrosioonivastane ja niiskuskindel jõudlus stabiilseks pikaajaliseks veealuseks kasutamiseks.
A4: Jah. Toetame kohandatud kaablipikkusi, 2/3/4 südamiku spetsifikatsioone ja spetsiaalseid kulumis- või korrosioonikindlaid kestasid, mis vastavad erinevatele pumba võimsusele ja projekti nõuetele.
1. Professionaalne tehase tugevus:AOTE TIANJIN PUMP CO., LTD. on professionaalne pumba- ja tugimootorite tootja, kellel on aastatepikkune tootmis- ning teadus- ja arendustegevuse kogemus. Arendame ja toodame iseseisvalt kvaliteetseid MLE mootoreid, millel on küpse tootmistehnoloogia ja stabiilne tootekvaliteet.
2. Professionaalne kohandatud tootja:AOTE TIANJIN PUMP CO., LTD. on spetsialiseerunud toetavate MLE sukelkaablite tootmisele. Rikkaliku tööstuskogemusega pakume spetsiaalseid kaablilahendusi igasuguste sukelpumpade jaoks.
3. Usaldusväärne kvaliteedi tagamine:Kõik MLE-kaablid kasutavad kõrge puhtusastmega vasest südamikku ja esmaklassilisi veekindlaid materjale. Iga kaabel läbib enne tarnimist ranged veesummutus-, isolatsiooni- ja vananemiskatsed, tagades stabiilse ja ohutu töö.
4. Kõrge kuluefektiivsus:Meie MLE lamekaablitel on tugev tõmbekindlus ja pikk kasutusiga. Need vähendavad oluliselt hilisemaid asendus- ja hoolduskulusid, mis sobivad ideaalselt pikaajaliseks inseneri- ja ärikasutuseks.
5. Kiire kohaletoimetamine ja täielik tugi:Meil on standardmudelite jaoks piisavalt varusid, et toetada kiiret tarnimist. Pakume ka kõigile klientidele professionaalset paigaldusjuhendit ja kiiret müügijärgset tehnilist tuge.
