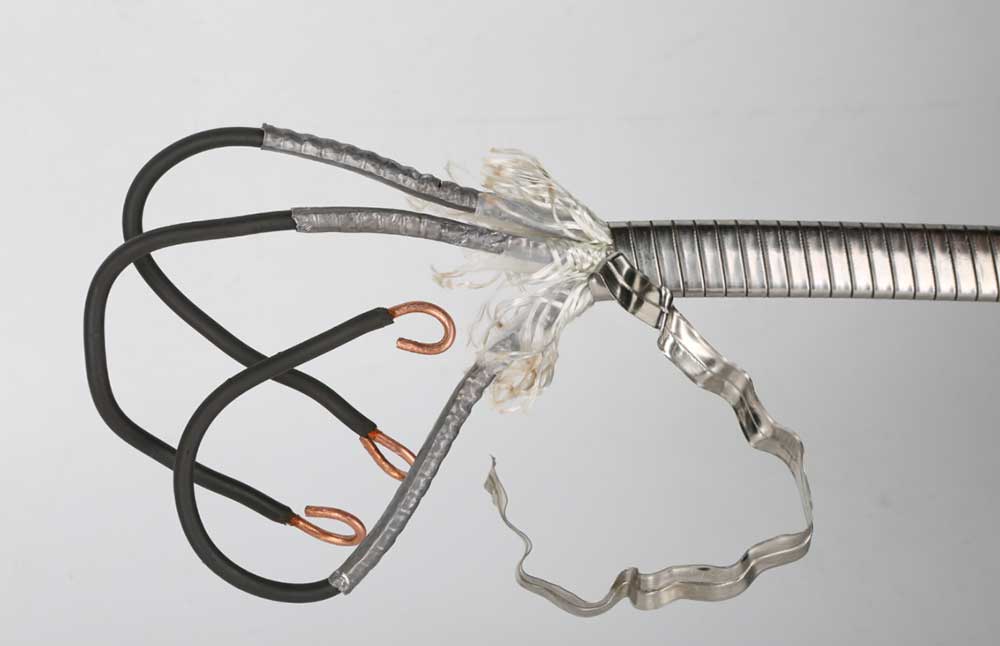

SeeToitekaabelon spetsiaalne sobituskaabel ESP-de jaoks, mille üks ots on ühendatud juhtmekaabliga ja teine ots pinnaühenduskarbiga, pakkudes seadmele usaldusväärset jõuülekande tuge. Juhtme ristlõike kuju järgi liigitatud kaabel on saadaval kahte tüüpi konstruktsiooniga: ümmargune ja lame. Selle struktuur seestpoolt väljapoole on järgmises järjestuses: tahke (või keerutatud) ümmargune vaskjuht, isolatsioonikiht, mantlikiht, põimitud kiht (välimine ümbrise kiht, täitekiht) ja teraslindi kaitsekiht.
Rahvusvaheline standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Riiklik standard: GB/T 16750
Tööstusstandard: API RP 11S1, API RP 11S5, API RP 11S6
Ettevõtte standard: AT-ST-008
●Kõrge koormusvool
● Kõrge temperatuuritaluvus
●Lihtne ja usaldusväärne paigaldus
●Korrosioonikindlus
| AWG seeria | Ristlõikepindala (mm2) | Tuumade arv | Kiudude arv / ühe ahela nimiläbimõõt (mm) | Nimipinge klass (kV) | Töötemperatuur (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

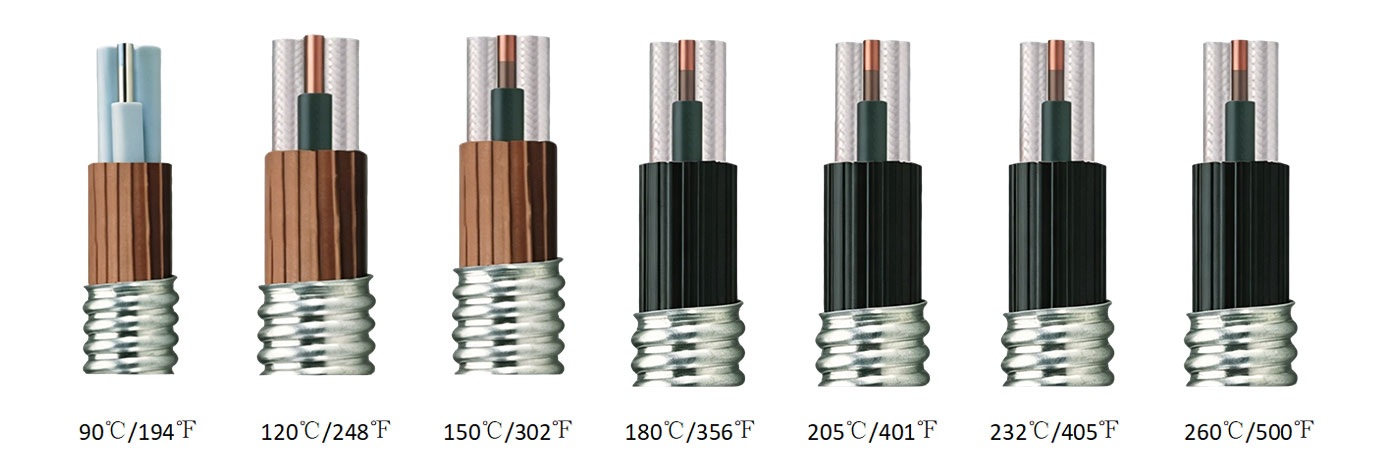

Ümmargune kaabel
| Kood | Selgitus | Lühendid | Kood | Selgitus | Lühendid |
| Isolatsioonikihi materjal | Soomuskihi materjal | ||||
| P | Polüpropüleen (sh modifitseeritud polüpropüleen) | PP (MPP) | - | Tsingitud teraslint | GST |
| E | Etüleenpropüleenkumm | EPDM | M | Moneli teip | MA |
| YJ | Ristseotud polüetüleen | XLPE | X | Roostevabast terasest teip | SS316 |
| JAH | Polüimiid-F46 komposiitkile + etüleenpropüleenkummi kombineeritud isolatsioon | PI-FEP/EPDM | |||
| YF | Polüimiid-F46 komposiitkile + perfluoroetüleen-propüleenkummi kombineeritud isolatsioon | PI-FEP | |||
| Kattekihi materjal | Punutise kiht (täitekiht) | ||||
| Q | Plii sulam | Pb-sulam | Polütetrafluoroetüleen | PTFE | |
| E | Etüleenpropüleenkumm | EPDM | |||
| H | Klorosulfoonitud polüetüleen | CSM | Aramiidkiudlint | AFT | |
| F | Perfluoroetüleen Propüleen | FEP | Nailonkiust teip | NFT | |
| N | Nitriilkummi | NBR | Polüpropüleen (õlikindel padjakiht) | PP | |
| AWGSeria | Maksimaalne mõõde | |||||

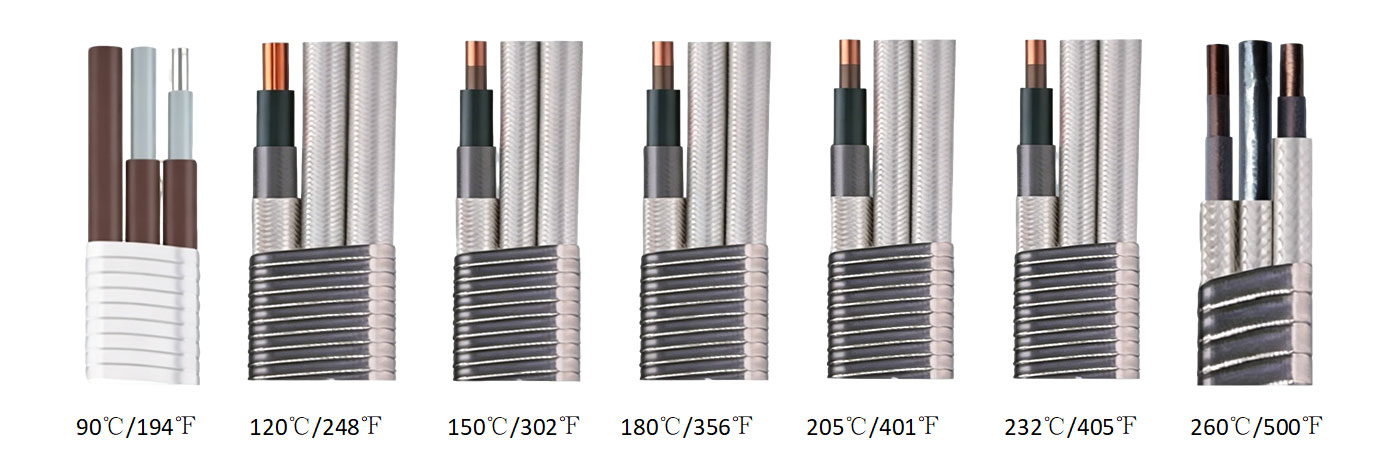

| Lame kaabel (mm × mm) | Sfääriline kaabel (mm2) | MLE kaabel (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5 × 28,5 | 12,5 × 32 |
| AWG6 | 14,5 × 37,5 | - | - | - | 11,5 × 29,5 | 13 × 34 |
| AWG5 | 15 × 39 | 16 × 41 | 33 | 35 | 13 × 31,5 | 13,5 × 35 |
| AWG4 | 16×40 | 17 × 42,5 | 34 | 36 | 14 × 33 | 15 × 37 |
| AWG2 | 18×46 | 18,5 × 48,5 | 38 | 40 | - | - |
| AWG1 | 19 × 49 | 19 × 51 | 40 | 42 | - | - |
| AWG0 | 20 × 50 | 20,5 × 53 | 42 | 44 | - | - |
A1: Spetsiaalne sukelpumbakaabel on loodud pakkuma usaldusväärset jõuülekannet veealuses keskkonnas. Võrreldes tavaliste elektrikaablitega on sellel täiustatud veekindel isolatsioon, paindlik konstruktsioon ja niiskuskindlus, mis võimaldab stabiilset tööd sügavates kaevudes, kanalisatsioonisüsteemides ja muudes vee all olevates rakendustes.
A2: Lamedaid kaableid eelistatakse paljudes sukeldatavates rakendustes, kuna nende kompaktne struktuur nõuab vähem paigaldusruumi ja neid on lihtsam sobitada kitsastesse kaevudesse või kitsastesse kohtadesse. Paindlik disain aitab vähendada ka keerdumist, paindepinget ja mehaanilisi kahjustusi pumba paigaldamise ja hoolduse ajal.
A3: kaablis on kasutatud kvaliteetseid isolatsioonimaterjale ja kaitsvat väliskest, et vältida vee läbitungimist, vananemist ja keskkonnakahjustusi. Enne tarnimist kontrollitakse iga kaabli isolatsioonivõimet, veekindlust ja mehaanilist vastupidavust, et tagada ohutu töö nõudlikes veealustes tingimustes.
A4: Jah. AOTE TIANJIN PUMP CO., LTD. pakub kohandamisvõimalusi, sealhulgas kaabli pikkust, südamiku numbrit, juhtmete spetsifikatsioone ja väliskesta materjale. Kaabli konfiguratsiooni saab sobitada erinevate pumba võimsuste, paigaldussügavuste ja töökeskkondadega.
A5: Kaabli valimisel tuleks arvesse võtta mitmeid tegureid, sealhulgas pumba võimsust, nimipinget, paigaldussügavust, töötemperatuuri, vee kvaliteeti ja mehaanilisi nõudeid. Õige juhtme suuruse ja kaitsekonstruktsiooni valimine aitab tagada tõhusa jõuülekande ja pikendab kasutusiga.
AOTE TIANJIN PUMP CO., LTD. on spetsialiseerunud sukelpumpade lahendustele ja nendega seotud kaablitoodetele. Praktilise kogemusega veealuse pumpamise rakendustes mõistame erinevate pumbasüsteemide nõudeid ja pakume sobivaid kaablikonfiguratsioone erinevateks töötingimusteks.
Valime kvaliteetsed juhtivad materjalid ja veekindlad isolatsioonisüsteemid, et tagada stabiilne elektriline jõudlus ja mehaaniline vastupidavus. Iga kaabel läbib ranged kontrolliprotseduurid, sealhulgas isolatsioonikatse, veekindluse testimine ja välimuse kontrollimine enne saatmist.
Meie kaablid on välja töötatud nõudlikesse keskkondadesse, kus paindlikkus, veekindel jõudlus ja vastupidavus on olulised. Optimeeritud struktuur aitab vähendada hooldussagedust ja tagab inseneriprojektide ja kommertsrakenduste töökindluse.
Pakume nii standardseid toitekaablimudeleid kui ka kohandatud lahendusi vastavalt projekti nõuetele. Alates tootevalikust kuni paigaldustoeni aitab meie tehniline meeskond klientidel valida sobivad kaabli spetsifikatsioonid ja parandada süsteemi töökindlust.
