Elektriline sukelpump naftakaevu jaoks

Elektriline sukelpump (ESP) on süvistatav kunstlik tõsteseade, mida kasutatakse naftakaevu tootlikkuse parandamiseks. On küll kasutatakse peamiselt keskmise sügavusega naftapuurkaevudes, kõrge veetasemega naftakaevudes, rasketes naftakaevudes ja avamere tootmiskaevudes naftaväljad. Süsteem koosneb põhikomponentidest, nagu sukelmootor, kaitse, gaasi-vedeliku eraldaja, ja mitmeastmeline tsentrifugaalpump. Mootor paneb pumbaseadme suurel kiirusel pöörlema, pidevalt tõstes toornafta kaevust maapinnale.

Võrreldes traditsiooniliste mehaaniliste õlikogumismeetoditega, pakuvad ESP-d eeliseid, nagu lai töömaht, kohanemisvõime sügavate kaevude keskkondadega, väiksem pinnajälg ja tugev pidev töövõime. Nad saab kohandada vastavalt kaevu sügavusele, korpuse suurusele, toornafta viskoossusele, gaasisisaldusele ja söövitavale keskkonnale, pakkudes usaldusväärset kunstlikku tõstelahendust pikaajaliseks stabiilseks naftaväljade tootmiseks.

Toote tööpõhimõte

ESP-süsteem on paigaldatud õlikaevu vedeliku taseme alla ja varustab selle kaudu süvisega sukelmootorit pinnapealne juhtkapp.

Töö ajal:

Sukelmootor paneb pöörlema ​​mitmeastmelise tsentrifugaalpumba;

Kaevu vedelik siseneb sisselaskeava kaudu pumba korpusesse;

Mitmeastmelised tiivikud suurendavad järk-järgult survet;

Toornafta, maagaasi ja moodustise vee segu transporditakse maapealsesse torujuhtmesse;

Kaitse isoleerib kaevu vedeliku mootori sisemisest määrdeõlist, tagades pikaajalise stabiilse töö mootorist.

ESP suurendab tootmisvõimsust läbi pideva süvisurvestamise, muutes selle eriti sobivaks ebapiisava loodusliku rõhuga või paremat taaskasutamise tõhusust vajavad naftapuurkaevud.

Materjali- ja tootmistehnoloogia

Pumba aste on valmistatud korrosioonikindlast legeerterasest ja täppis-CNC-töödeldud, et tagada sujuv vool ja kõrge tõhusust.

Sukelmootoris on kasutatud kõrgele temperatuurile vastupidavaid isolatsioonimaterjale, mis tagavad stabiilse töö isegi siseruumides kõrge temperatuuriga puuraukude keskkond. Kaitsja kasutab spetsiaalset isolatsiooniõli, et tõhusalt ära hoida toornafta, soolvee ja gaasi sattumine mootorikomponentidesse.

Kõik kriitilised komponendid läbivad korrosioonivastase katte ja tihendustöötluse. Meie automatiseeritud montaažiliin tagab iga komponendi täpne sobitamine. Iga valmis naftakaevude jaoks mõeldud elektriline sukelpump läbib täieliku töö puuraugu simulatsiooni test enne tarnimist.

Peamised jõudlusfunktsioonid

1. Sobib komplekssetesse õlikaevukeskkondadesse

ESP-d saab rakendada: sügavatele kaevudele, suundkaevudele, avamere platvormkaevudele, kõrge veega lõigatud naftakaevudele, raskele õlile soojustagastusega kaevud ja väikesed mantelkaevud.

2. Suur tootmisvõimsus

Mitmeastmeline tsentrifugaalpumba konstruktsioon tagab pideva ja stabiilse tõstevõime, pakkudes paremat tootmist tõhusus suure toodanguga naftapuuraukudes võrreldes traditsiooniliste pumpamisseadmetega.

3. Vähendatud pinnanõuded

Kogu pumbaagregaat on paigaldatud süvendusauku: vähendades pinnaseadmete jalajälge, vähendades töömüra ja muutes selle sobilikuks piiratud ruumiga keskkondades, näiteks avamereplatvormidel.

4. Suurepärane korrosioonikindlus

Väävlit sisaldavate, kõrge soolasisaldusega ja kõrge temperatuuriga reservuaaride, legeerterase ja roostevaba terase materjalide jaoks korrosioonivastaste katetega, saab kasutada seadmete pikaajalise töökindluse parandamiseks.

Seadme konfigureerimiseks kasutatakse 4,5-tollist korpust minimaalse sisediameetriga 99,6 mm

Seadme konfigureerimiseks kasutatakse 5,5-tollist korpust minimaalse sisediameetriga 118,6 mm

Seadme konfigureerimiseks kasutatakse 7-tollist korpust minimaalse sisediameetriga 150,4 mm

Seadme konfigureerimiseks 8-5/8-tollise korpuse kasutamine minimaalse sisediameetriga 196,2 mm

Seadme konfigureerimiseks 10-3/4-tollise korpuse kasutamine minimaalse sisediameetriga 247,9 mm

Milliseid tegureid tuleb elektrilise sukelpumba valimisel arvestada?

ESP valimine ei põhine ainult võimsusel; see nõuab järgmise põhjalikku kaalumist:
1. Kaevu sügavus: mida sügavam on kaev, seda kõrgem on kaev ja seda suurem on vajalik võimsus.
2. Tootmisnõuded: Määrake pumba astmete arv ja töömaht, lähtudes päevasest sihttoodangust.
3. Toornafta omadused: sealhulgas toornafta viskoossus, liivasisaldus, vee jaotus ning gaasi-õli suhe.
4. Puuraugu tingimused: sealhulgas korpuse suurus, temperatuur, söövitav keskkond ja kaevu kaldenurk. Nende parameetrite igakülgse sobitamise abil saab vähendada ESP ülekoormuse, gaasiluku ja varajase rikke riske.

Peamised rakenduse stsenaariumid

Naftapuuraukude elektrilisi sukelpumpasid kasutatakse laialdaselt:
Naftaväljade arendamine maismaal
Avamereplatvormi nafta tootmine
Süvaõlipuuraukude tootmine
Kõrge veelõikega reservuaarid
Raskeõli termilise taaskasutamise projektid
Suunatud ja horisontaalsed kaevud
Need sobivad eriti hästi naftaväljade projektidele, mis nõuavad pikaajalist pidevat tootmist ja suurt päevatoodangut.

Tarvikute ühilduvus

See ESP järgib ühtseid API mõõtmete standardeid, mis sobivad ideaalselt tugitarvikutega, sealhulgas ESP lamekaabel, kaevupea tihendussõlm, muutuva sagedusega juhtkapp, aukude ekraan ja voolumõõtur. Standardne liides realiseerib kiire kohapealse monteerimise, lihtsustab paigaldust ja hilisemat ülevaatushooldust, lühendab kaevu valmimist ehitustsükkel.

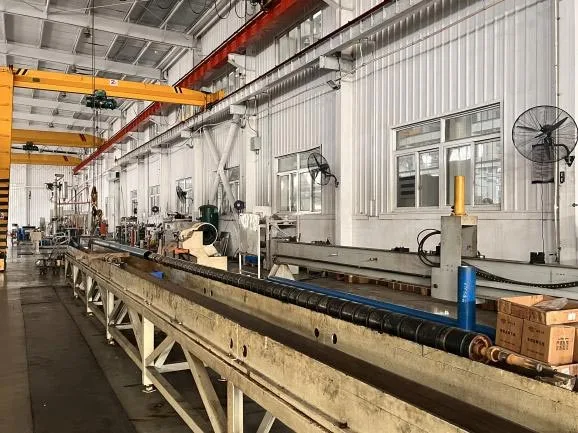

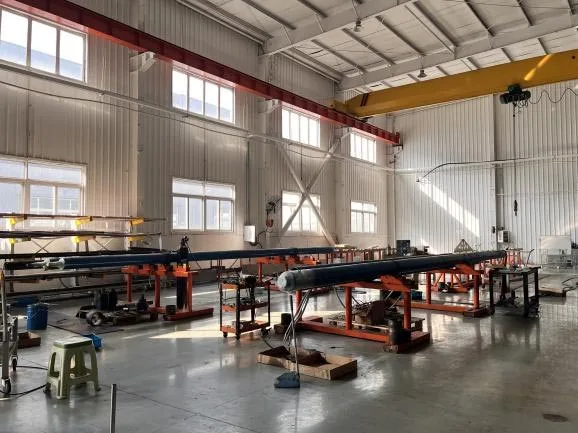

Tehase tootmine ja kvaliteedikontroll

Tootmise ajal läbivad põhikomponendid põhjaliku testimise:
Tooraine keemilise koostise testimine
CNC täppistöötluse testimine
Rootori dünaamilise tasakaalustamise testimine
Mootori isolatsiooni jõudluse testimine
Pumbaseadme rõhu testimine
Tihendi jõudluse testimine

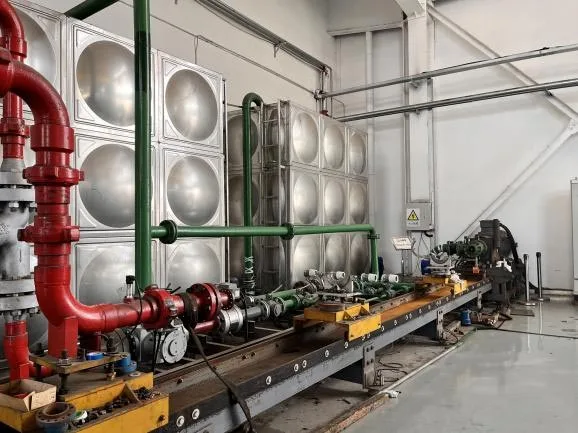

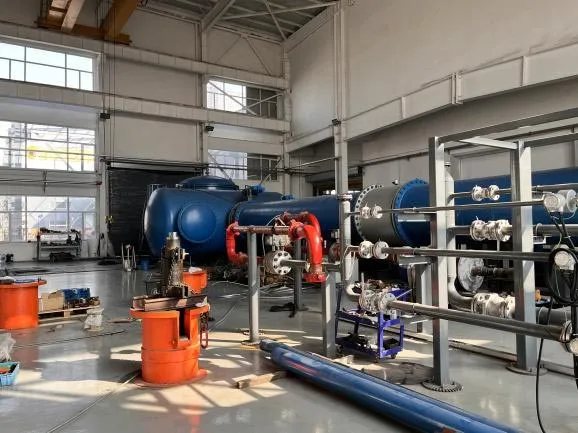

Täielik masina töö simulatsiooni testimine
Kõik ESP-süsteemid läbivad enne tehasest lahkumist toimivuse kontrolli, et tagada nende vastavus naftavälja pikaajalistele töönõuetele.

KKK

K1: Millised töötingimused sobivad kõige paremini õlikaevu elektrilise sukelpumbaga?

A1: Seda kasutatakse peamiselt sügavate naftapuuraukude, raskete naftakaevude ja avamere tootmiskaevude jaoks. See tagab stabiilse suure vooluga tehislift kitsas korpuses ja kõrge temperatuuriga puuraukude keskkondades.

Q2: Kuidas ESP peab vastu soolvee korrosioonile?

A2: peamised voolu- ja ülekandekomponendid kasutavad korrosioonivastase kattega väävlisulamist materjali. Sisseehitatud kaitsja isoleerib söövitava vedeliku, et kaitsta mootori südamikku, saavutades pikaajalise maa-aluse töö.

Q3: kas me saame reguleerida pumba parameetreid vastavalt reservuaari erivajadustele?

A3: Jah. Pakume professionaalset OEM-i elektrilist sukelpumba teenust õlikaevu jaoks, kohandades pumba etappe, mootori võimsus ja korrosioonivastased klassid vastavalt kaevu sügavusele, toorviskoossusele ja vee koostisele.

Miks valida meie ESP-süsteem?

Oleme spetsialiseerunud naftaväljade tehistõsteseadmete tootmisele, pakkudes ESP terviklikke konfiguratsioonilahendusi kohandatud erinevatele kaevutingimustele.

Meie eelised hõlmavad järgmist:
Erinevate korpuse suuruste tugi
Täielike süsteemide pakkumine, sealhulgas pumbad, mootorid ja kaitsmed
Toetus kohandatud korrosioonikindlatele materjalidele
Vastab nii maismaa kui ka avamere naftaväljade rakenduste vajadustele
OEM-tootmisteenuste pakkumine
Põhjalik varuosade tarnesüsteem
Täitke jõudluse testimine enne saatmist

Alates seadmete valikust ja süsteemi sobitamisest kuni müügijärgse hoolduse toeni, pakume stabiilset ja usaldusväärset ESP-d lahendused nafta- ja gaasitarbijatele üle maailma.
