Meie ettevõtte A5QJ seeria sügava kaevu sukelpump niisutamiseks on mõeldud põhjavee ammutamiseks sügavast veest. kaevud, aga ka veevõtuprojektid jõgedest, veehoidlatest ja kanalitest. Laialdaselt kasutatav põllumaade niisutamisel, mägipiirkondade inimeste ja kariloomade olmeveevarustus, see on saadaval ka linnades äravooluks, tehased, raudteed, kaevandused ja ehitusplatsid.
1. Integreeritud mootori- ja pumbakonstruktsioon, veealune sukelaparaat, millel on kõrge ohutus ja töökindlus.
2. Puuduvad erinõuded kaevu korpusele; tõusev toru peab taluma ainult vastavat töörõhku.
3.Lihtne paigaldamine, kasutamine ja hooldus, väikese põrandapinna hõivatus; pumbamaja ehitamine pole vajalik.
4. Kompaktne struktuur ja madal tooraine tarbimine.
| Üksus | Spetsifikatsioon |
| Pumba tüüp | Vertikaalne süvakaevu sukelpump |
| Struktuur | Mitmeastmeline tsentrifugaalpump |
| Mootori tüüp | Kolmefaasiline asünkroonne sukelmootor |
| Nimipinge | 380V / 660V |
| Sagedus | 50 Hz |
| Voolu vahemik | Kohandatud |
| Peavahemik | Kuni 900 m |
| Installi tüüp | Vertikaalne paigaldus |
| Jahutusmeetod | Veega täidetud mootori jahutus |
| Keskmine temperatuur | ≤20 ℃ |
| PH vahemik | 6,5–8,5 |
| Tahkete osakeste sisaldus | ≤0,01% |
1,3-faasiline vahelduvvoolu toide: sagedus 50Hz, nimipinge 380V või 660V (lubatav tolerants ±5%).
1.Tahkete osakeste sisaldus massi järgi ≤ 0,01%.
2.Pumbatava vedeliku pH väärtus on vahemikus 6,5 kuni 8,5.
3. Keskmine temperatuur ≤ 20 ℃.

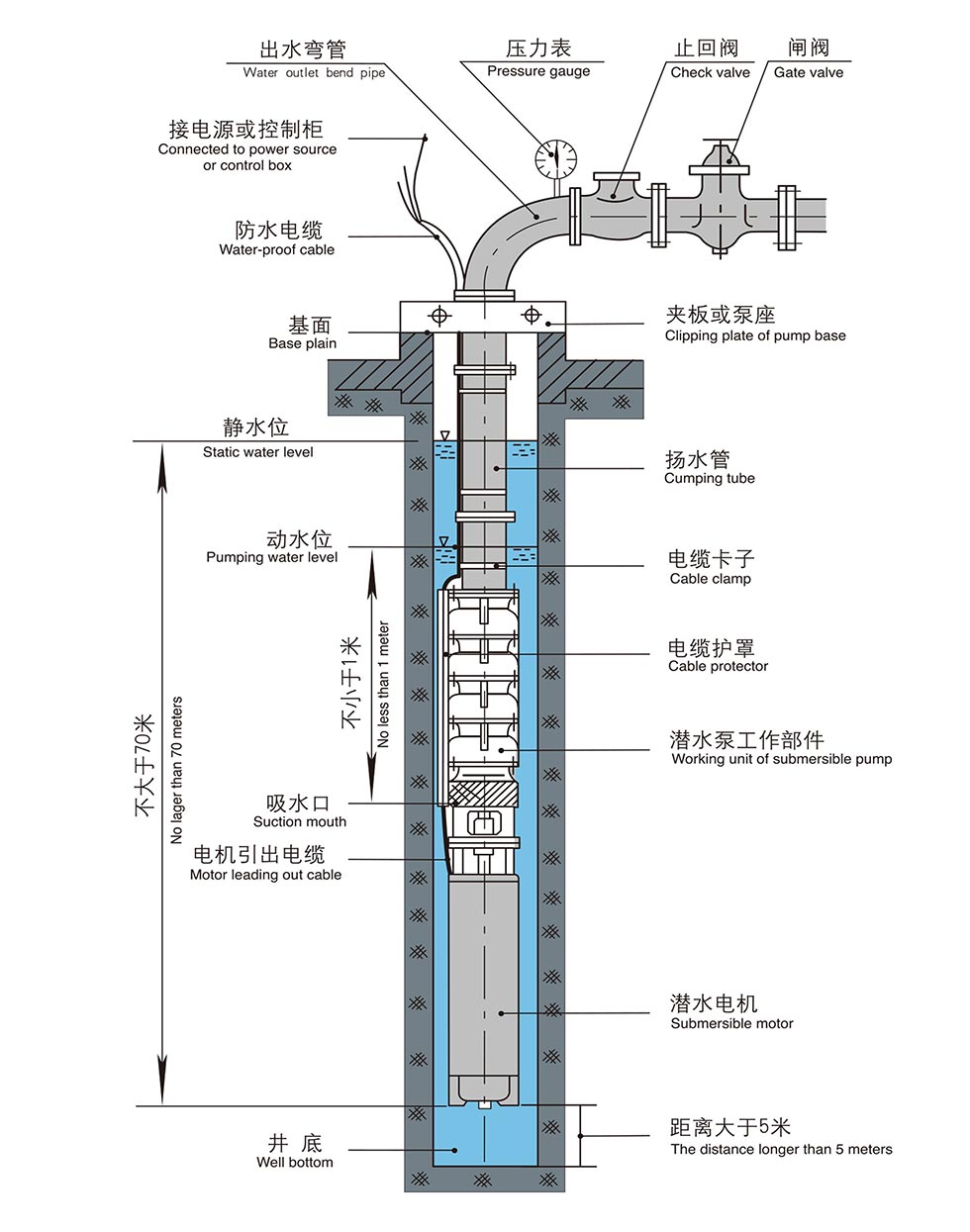

4. Sügava kaevuga kastmispumba sisselaskeava peaks olema vähemalt 1 m allpool dünaamilist veetaset; maksimaalne sukeldumissügavus staatilise veetaseme all on 70 m; pumba põhi hoiab kaevu põhjast vähemalt 1 m vahet.
5.Sirge kaevu korpus sileda siseseinaga ja korpuse nihkumiseta.

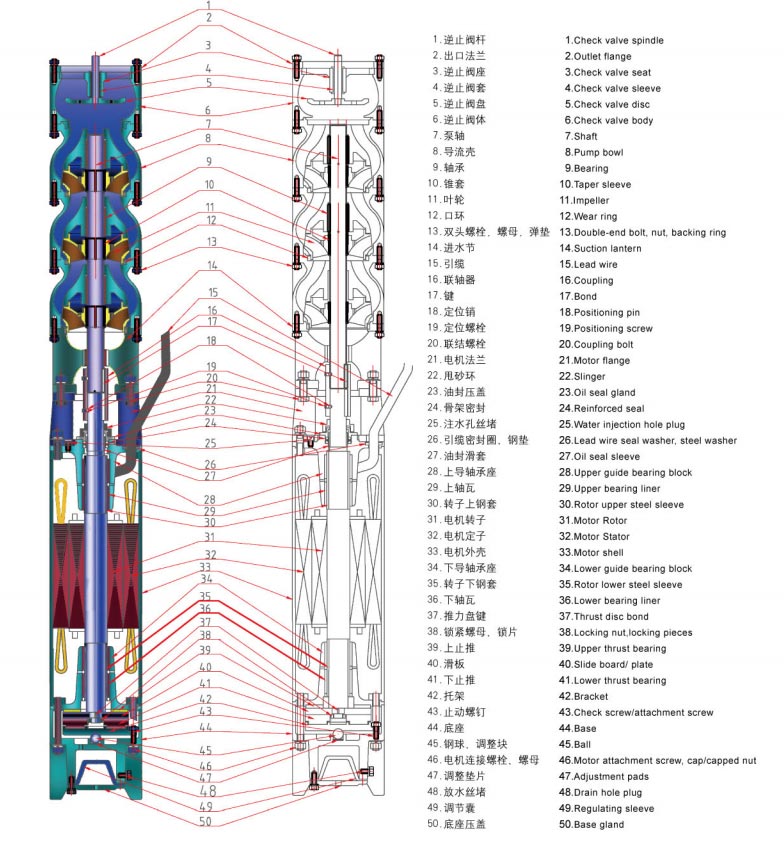

1. Sügava kaevuga sukelpump niisutamiseks koosneb sukeldatavast 3-faasilisest asünkroonsest mootorist ja pumba korpusest. Mootor on otse ühendatud ülemise pumbaseadmega. Ülemisele mootorivõllile paigaldatud usaldusväärne võllitihend takistab ristleke mootori sisemise jahutusvee ja pumbatava keskkonna vahel, tagades pikaajalise stabiilse töö.
2. Pump on ühe imemisega mitmeastmeline vertikaalne tsentrifugaaltüüp; sobitatud mootor on veega täidetud märgtüüpi vertikaalne sukelatav asünkroonmootor, ühendatud tünn-tüüpi haakeseadise kaudu.
3. Mootori mähis kasutab nailonümbrisega PE veekindlat magnettraati; mootori õõnsus on täidetud puhta värske veega.
4. Mootori jaoks kasutatakse vesimääritud juhtlaagreid. Mootori põhjas olev tõukelaager on kahesuunaline aksiaalne tõukejõud pumbast. Kõrge peaga versioon on varustatud niklit sisaldavate vasest lehvikukujuliste tõukepadjadega, mis on sobitatud imporditud Phylos liugplaadid aksiaalkoormuse kandmiseks.
5. Kõrge tõstevõimega mudelitel on pumba ja mootori vahele paigaldatud lisatelgjõudu kandev komponent, maksimaalne tõstekõrgus kuni 900 m.
1. Enne käivitamist täitke mootori õõnsus puhta värske veega; tühjendage kogu sisevesi talvel ladustamiseks, et vältida külma pragunemist.
2. Kontrollige regulaarselt seadme isolatsioonitakistust, väärtus ei tohi olla väiksem kui 0,5 MΩ.
3.Standardgarantiiperiood: 1 aasta normaalsel kasutamisel.
Näide: QJ80-100-37
| Kood | Tähendus |
| Q | Sukelatav tüüp |
| J | Sügava kaevu rakendus |
| 80 | Nimivooluhulk: 80 m³/h |
| 100 | Nimetatud pea: 100 m |
| 37 | Mootori võimsus: 37 kW |
Enne pumba mudeli valimist peaksid kliendid kinnitama järgmise teabe:
Määrake vajalik veekogus vastavalt niisutusalale ja veevajadusele.
Arvutage vajalik tõstekõrgus, sealhulgas:
• Kaevu sügavus
• Vertikaalne tõstekaugus
• Torujuhtme rõhukadu
• Terminali veesurve nõuded
Valige olemasolevale kaevu korpusele sobiv pumba läbimõõt.
Kinnitage pinge, sagedus ja saadaolev elektrivõimsus.
Kontrollige vee temperatuuri, PH väärtust ja tahkete osakeste sisaldust.
Nende parameetrite esitamine aitab tagada, et valitud pump tagab oodatud jõudluse.
| Vea nähtused | Põhjused | Lahendused |
| Pea kättesaamatu, vesi ei imendu või vee väljavool on ebapiisav. | 1.Dünaamiline veetase langeb alla lubatud min. dünaamiline veetase; 2. Tõstetoru purunemine liigend; 3.Mootori ümberpööramine; 4.Pinge langus ; 5. Blokeeritud vesi sisselaskeava; 6.Kahjustatud sidur. |
1. Suurendage pumba astme ja tõstetoru, et suurendada kaevu sügavust; 2.Remondi purunemine; 3. Vahetage juhe pistik; 4.Kontrollige pinget; 5.Pese vee sisselaskeava; 6. Vahetage sidur. |
| Mootor ei tööta käivitamisel, kostab sumin. | 1.Laagrite krambid; 2. Mootori ühefaasiline töö. |
1.Kahjustatud osade ülevaatamine ja parandamine; 2. Kontrollige ühendusjuhet ja leidke faasitõrge. |
| Liiga suur ampermeetri osuti kõikumine | 1.Dynamic veetase langeb absorptsiooni sisselaskeavani; 2.Dünaamiline veetase langeb alla lubatud min.dünaamiline veetase; |
1. Vähendage vee väljalaskmist ja suurendage sukeldumissügavust. |
| Seadme tugev vibratsioon | 1.Pumba spindel on painutatud; 2. Seadme laagriosa kulumine on liiga suur; 3. Liiga intensiivne gaasihoob; 4.Kahjustatud sidur. |
1.Kalibreerige spindel; 2. Vahetage laager; 3.Suurendage väravaklappi; 4. Vahetage sidur. |
| Voolu langus | 1.Sõrmuse kandmise kulumine; 2. Blokeeritud vee sisselaskeava; 3.Leke liftitorude vahelises ühenduskohas või kestad. |
1.Parandage või asendage kulunud osad; 2.Pese vee sisselaskeava; 3. Kontrollige ühendusosa. |
| Isolatsioonitakistuse järsk vähenemine | 1. Mootorikaabli pistiku halb kvaliteet; 2. Mootori rotaatori juhtmestiku kahjustatud isolatsioon; 3.Kantud kaabel. |
1. Ühendage kaabli pistik uuesti; 2.Mootori juhtmestiku remont; 3. Parandage kahjud. |
| Energiatarbimise suurenemine (ampermeetri näit ületab nimiväärtust väärtus) |
1. Kulunud laagri tiivik; 2. Mootori kontakt pärast laagri kulumist; 3.Hõõrdumine tiiviku ja kesta vahel. |
1. Uurige ja parandage pump; 2.Mootori ülevaatamine ja remont; 3.Juhtige voolu ja kontrollige mootori tõukejõudu laager. |
Süvakaevu sukelpumpa kasutatakse peamiselt põhjavee ammutamiseks sügavatest kaevudest ja vee tarnimiseks niisutamine, kodukasutus, tööstuslikud rakendused ja muud veeülekandeprojektid.
Jah. ATQJ seeria on mõeldud põllumaade niisutamiseks, sprinklersüsteemideks, kasvuhoonete niisutamiseks ja muuks põllumajanduslikud veevarustusrakendused.
Kliendid peaksid esitama:
• Nõutav voolukiirus
• Pumbapea
• Kaevu sügavus
• Kaevu läbimõõt
• Teave veeallika kohta
• Nõuded toiteallikale
Jah. AOTE pump saab kohandada pumba parameetreid, sealhulgas voolukiirust, tõstekõrgust, mootori võimsust, pinget ja materjale vastavalt projekti nõuded.
Lubatud paigaldussügavus sõltub valitud mudelist ja töötingimustest. Kõrge peaga mudelid võivad saavutada tõstes pead kuni 900 meetrit.
Soovitatav on regulaarselt kontrollida isolatsioonitakistust, kaabli seisukorda, töövoolu ja veeväljundit stabiilne jõudlus.
AOTE on aastaid spetsialiseerunud pumpade tootmisele, pakkudes süvakaevude sukelpumpasid põllumajandus-, tööstus- ja munitsipaalrakendused. Kogenud insenerivõime ja paindlik tootmine protsesside puhul toetame nii standardmudeleid kui ka kohandatud pumbalahendusi erinevate veevarustusprojektide jaoks.
