Vee kogunemine on üks peamisi väljakutseid, mis mõjutab kaevandamise tõhusust ja ohutust. Liigne põhjavesi, sademed, ja maa-alune imbumine võib katkestada tootmise, kahjustada seadmeid ja suurendada tegevuskulusid.

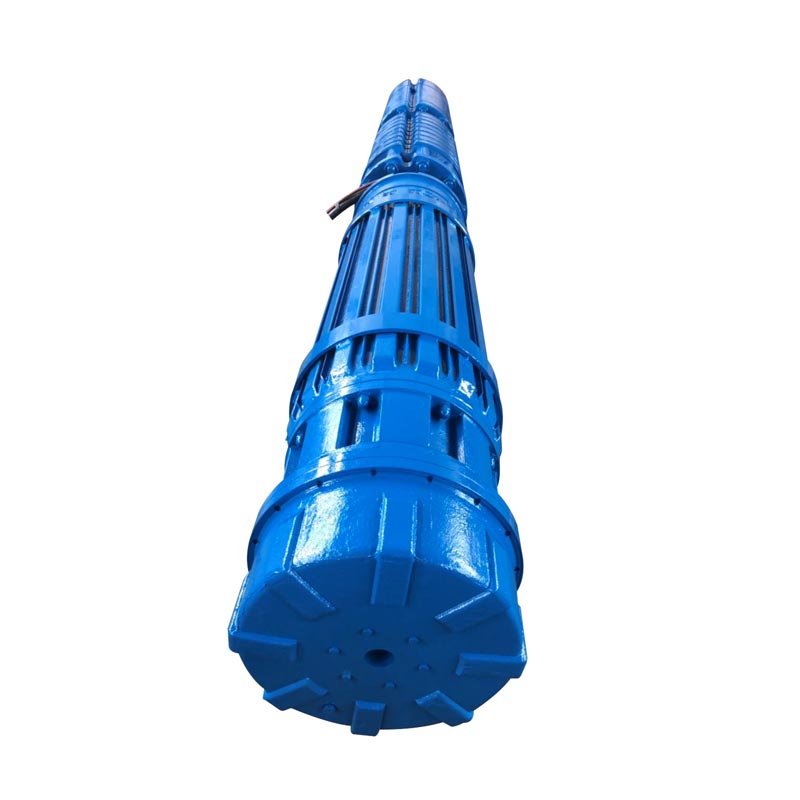

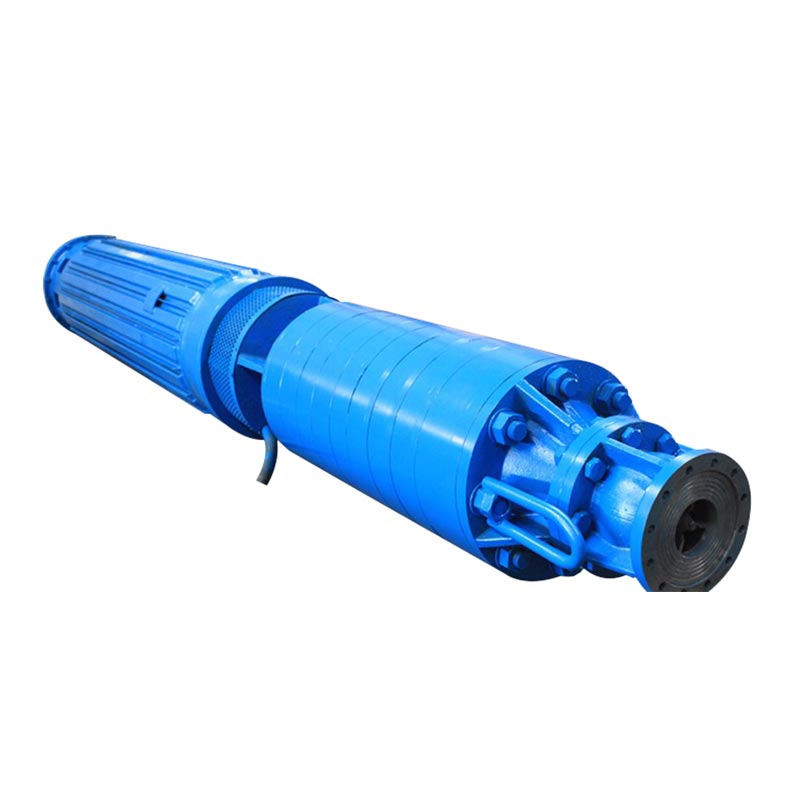

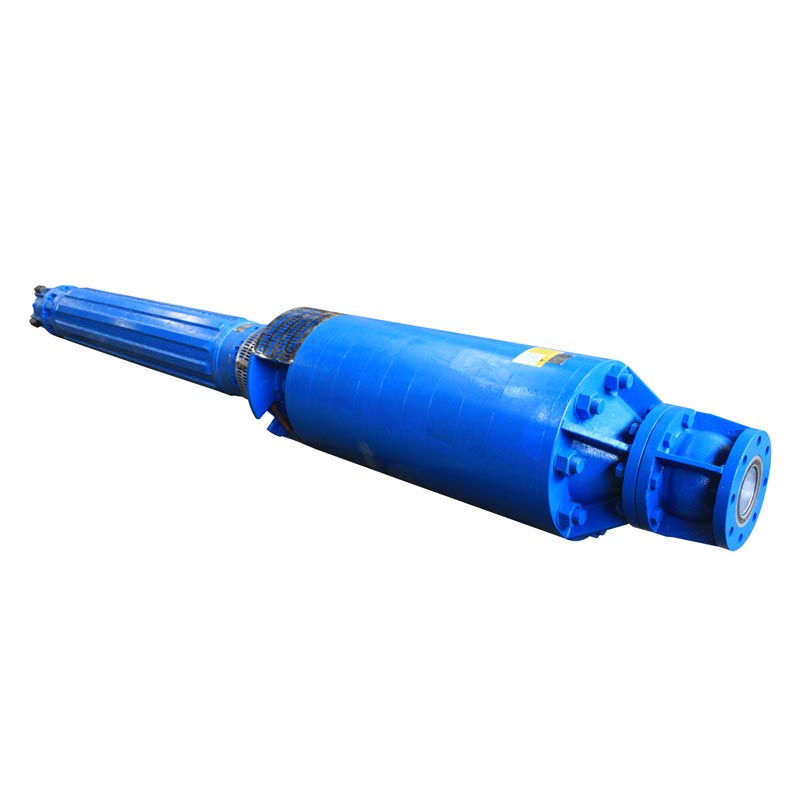

Drenaaži all olev kaevanduspump on konstrueeritud raskeveokite kaevanduste veetustamise rakenduste jaoks, kus on pidev töö ja pikk kasutusiga. Kavandatud suure jõudlusega tsentrifugaalhüdraulikasüsteemiga ja vastupidav sukelmootori tehnoloogia, see tagab stabiilse vee eemaldamise isegi sügavates kaevandustes, suurtes avatud kaevandustes ja keskkondades mis sisaldavad abrasiivseid osakesi.
Alates söe- ja vasekaevandustest kuni kulla, tina ja teemandi kaevandamiskohtadeni – see pump tagab töökindla drenaaži jõudlus nõudlikes tingimustes.
Mida väiksem on aksiaalsest tõukejõust ja sissetõmmatud tahketest ainetest ja mudast tulenev koormus seadmele, seda suurem on töövõime usaldusväärsus.
Mida kõrgem on töökindlus, seda pikem on kasutusiga. HDM-iga sukelmootorpumpadele, mis võivad olla 10 aastat või rohkem.
Mida pikem on kasutusiga ja kõrgem efektiivsus (kuni 90% pluss), seda väiksemad on kasutuskulud.
Vooluvõimsus Q: kuni 6000 m'/h (26500 USA gpm)
Tarnepea H: kuni 1500 m (5000 jalga)
Rõhk p: kuni 150 baari (2200 Psi)
Kiirus n: kuni 3600 p/min
Mootori jõudlusandmed:
Sagedus: 50 Hz/ 60 Hz
Pinge V: kuni 14000 volti
Mootori võimsus P: kuni 5000 kW (6700 hj)
Kiirus n: kuni 3600 p/min
Temperatuur t: kuni 100 ℃
Materjalid: materjalid valitakse individuaalselt vastavalt teie vajadustele, sealhulgas hallmalm, kõrgtugev malm, pronks, alumiiniumpronks, dupleks roostevaba teras.
(1) Sukelpumbal on tsentrifugaalne tiivik ja radiaalne juhtlaba struktuur; töötamise ajal tõmmatakse vedelik radiaalselt sisse ja tühjendatakse radiaalselt;
(2) See sukelpump koosneb peamiselt tiivikust, tihendusrõngast, ülemisest ja alumisest juhtlabast, ülemisest ja alumisest vahesektsioonist, imiosast, väljalaskeosast, pumba võllist, ülemisest tõukelaagrist, juhtlaba hülsist ja vahepealsest üleminekusektsioonist.
(3) Pumba töökamber koosneb tiivikust, juhtlabadest ja vahesektsioonidest. Tööratas, laagrihülsid ja terashülsid moodustavad rootorikoostu, imi-, tühjendussektsiooni ja vahepealsesse üleminekusektsiooni on paigaldatud liuglaagrid, mis toetavad pöörlevat rootorisõlme.
(4) Telgjõudude tasakaalustamiseks on tiivikud paigutatud sümmeetriliselt: ülemine tiivik pöörleb päripäeva, alumine tiivik on paigaldatud vastupidises suunas. Töötamise ajal tiivikute tekitatud teljesuunalised jõud tühistavad üksteist ja kõik jääktelgjõud kantakse mootoriga ühendatud tõukelaagrile, pikendades seeläbi seadme kasutusiga.
(5) Rootor paigutatakse pumba siduri radiaalse õlaga, et see joonduks mootori laagrikorpuse siduriga, ja kinnitatakse aksiaalselt poltidega, et moodustada jäik ühendus.
(1) Mootor koosneb staatorist, rootorist, ülemisest ja alumisest juhtlaagrist, tõukejõu laagritest, alusest, võlli pikendustihendist kokkupanek ja muud komponendid.
(2) Mootori võlli pikendus on tihendatud kummiga tugevdatud õlitihendi ja mehaanilise tihendi abil.
(3) Mootori põhja on paigaldatud kummist paisumispõis, et tasakaalustada rõhku mootori vahel. sisemine õõnsus ja välimine vesi, kui mootori sees toimub soojuspaisumine ja kokkutõmbumine või kui väline veetase kõigub. Mootori alumine osa on vooderdatud korrosioonikindla tsingitud lehega metallist.
(4) Mootori korpuse välispinnal on jahutusribid ja jahutusveekanalid. Töötamise ajal on mootori sisemus on täidetud veega, mida tsirkuleerib rootori põhjas olev tiivik, et tagada ühtlane sisetemperatuur. Samal ajal hajub kiire veevool üle mootori välispinna soojust korpusest, jahutusribidest ja veekanalite pindadest.
(5) Mootori staatori mähised kasutavad kõrgepingelist, veekindlat isoleeritud traati, mis pakub suurepärast temperatuuri vastupidavus ja isolatsiooniomadused. Mähised juhtmed on ühendatud kõrgepingelise veekindla toitekaabliga. Lisaks on mähise otste pinnale kinnitatud temperatuuriandurid vee jälgimiseks temperatuur nende ümber. Temperatuuriandurid on ühendatud neljasoonelise kaabliga; mõlemad kaablid juhitakse välja ülemise juhiku kaabli väljalaskeavade kaudu laagrikorpus.
(6) Rootor on oravpuuri tüüpi, puur vaskjuhtmetest.
(7) Ülemine ja alumine juhtlaagri korpus on varustatud laagrikestadega ja tõukelaager on paigaldatud rootori alumine ots. Tõukejõu laagrisõlm koosneb ülemisest ja alumisest tõukelaagrist ning liuglaagrist plaat, mida kasutatakse aksiaalsete jõudude toetamiseks; ülemine tõukelaager on segmenteeritud rõngakujuline, samas kui alumine tõukelaager on segmenteeritud sektoritüüp.
Põhjavee tõhus eemaldamine maa-alustest söekaevandustest.
Sobib vase, kulla, tina ja teemandi kaevandamise drenaažisüsteemidele.
Käsitleb sademete kogunemist ja põhjavee kontrolli suurtes kaevanduskaevudes.
Kõrgsurvekonfiguratsioon sügaval maa-aluseks tööks.
Pump on mõeldud põhjavett, setet ja hõljuvaid osakesi sisaldava kaevandusvee pumpamiseks. Materjali valik saab kohandada vastavalt veetingimustele.
Olenevalt konfiguratsioonist võib pump saavutada kuni 1500 meetrit väljastuskõrgusi, mistõttu sobib see süvakaevandusse drenaažirakendused.
Levinud materjalide hulka kuuluvad malm, kõrgtugev malm, pronks, alumiiniumpronks ja roostevaba dupleksteras. The valik sõltub korrosiooni- ja kulumisnõuetest.
Jah. Pumba hüdraulilist jõudlust, mootori pinget, võimsust, materjale ja konfiguratsiooni saab kohandada vastavalt projekti nõuded.
